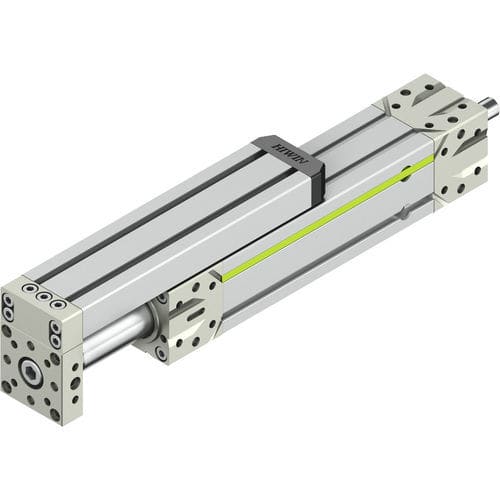

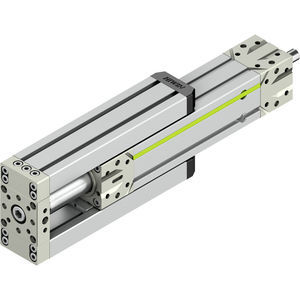

Atuador elétrico EA series

lineardo tipo deslizante

Visão geral
Ideal para aplicações com direções de carga variáveis. Atuadores elétricos com guia de carrinho única absorvem de forma fiável as forças radiais adicionais que atuam sobre o tubo do pistão. A guia é montada no bloco final, garantindo orientação precisa e maior estabilidade em operação. A montagem também é possível como retrofit. A disposição pode ser escolhida livremente e adaptada à sua situação de instalação.

Tabela de produto
Tipo | Tamanho [mm] | Passo [mm] | Curso máx. [mm] | Força de avanço dinâmica máx. [N] | Velocidade máx. [m/s] | Aceleração máx. [m/s²] | Repetibilidade [mm]
EA040S005-XNNN | 40 | 5 | 300 | 2800 | 0,4 | 20 | ± 0,02
EA040S010-XNNN | 40 | 10 | 300 | 2300 | 0,8 | 20 | ± 0,02
EA040S016-XNNN | 40 | 16 | 300 | 1700 | 1,3 | 20 | ± 0,02
EA050S005-XNNN | 50 | 5 | 300 | 3500 | 0,4 | 20 | ± 0,02
EA050S010-XNNN | 50 | 10 | 300 | 2800 | 0,8 | 20 | ± 0,02
EA050S020-XNNN | 50 | 20 | 300 | 1700 | 1,5 | 20 | ± 0,02
EA060S005-XNNN | 60 | 5 | 300 | 3900 | 0,3 | 20 | ± 0,02
EA060S010-XNNN | 60 | 10 | 300 | 3100 | 0,6 | 20 | ± 0,02
EA060S025-XNNN | 60 | 25 | 300 | 2400 | 1,5 | 20 | ± 0,02
EA080S005-XNNN | 80 | 5 | 300 | 5600 | 0,2 | 20 | ± 0,02
EA080S010-XNNN | 80 | 10 | 300 | 11900 | 0,4 | 15 | ± 0,02
EA080S020-XNNN | 80 | 20 | 300 | 9600 | 0,8 | 15 | ± 0,02
EA080S040-XNNN | 80 | 40 | 300 | 7300 | 1,6 | 15 | ± 0,02

Características principais

• Tipo de guia: carrinho único projetado para absorver forças radiais no tubo do pistão
• Montagem: guia instalada no bloco final; disposição livremente selecionável; possibilidade de retrofit
• Curso: selecionável em passos de milímetro
• Personalização: ampla gama de acessórios e suporte via configurador; dados CAD e desenhos técnicos disponíveis para download
• Repetibilidade: ± 0,02 mm (conforme variante)

Características técnicas (resumo)

• Diâmetros disponíveis: 40, 50, 60, 80 mm
• Opções de passo: de 5 mm até 40 mm dependendo do modelo
• Curso máximo por variante listada: 300 mm
• Intervalo de força dinâmica máx.: aprox. 1700 N a 11900 N dependendo do modelo/passo
• Velocidades e acelerações máximas variam por modelo; exemplos na tabela
• Repetibilidade: ± 0,02 mm
