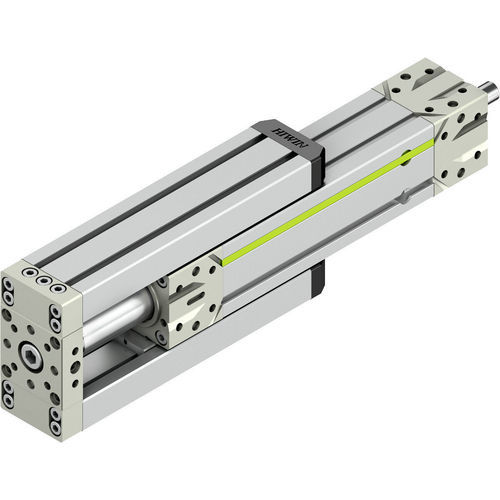

Atuador elétrico EA series

linearduplointegrável

Visão geral do produto
Para aplicações com carga lateral. Atuadores elétricos EA-S com dupla guia deslizante absorvem forças radiais adicionais sobre o tubo do pistão e oferecem maior estabilidade e precisão de posicionamento. Montagem no end-block; a disposição da guia é livremente selecionável e pode ser retrofitada. Curso selecionável em passos de milímetro. Personalização via configurador de produto; dados CAD e desenhos técnicos disponíveis para download.

Modelos disponíveis e tabela técnica
Type | Size [mm] | Lead [mm] | Max. stroke length [mm] | Max. dynamic feed force [N] | Max. speed [m/s] | Max. acceleration [m/s²] | Repeatability [mm]
EA040S005-XXNN | 40 | 5 | 300 | 2800 | 0.4 | 20 | ±0.02
EA040S010-XXNN | 40 | 10 | 300 | 2300 | 0.8 | 20 | ±0.02
EA040S016-XXNN | 40 | 16 | 300 | 1700 | 1.3 | 20 | ±0.02
EA050S005-XXNN | 50 | 5 | 300 | 3500 | 0.4 | 20 | ±0.02
EA050S010-XXNN | 50 | 10 | 300 | 2800 | 0.8 | 20 | ±0.02
EA050S020-XXNN | 50 | 20 | 300 | 1700 | 1.5 | 20 | ±0.02
EA060S005-XXNN | 60 | 5 | 300 | 3900 | 0.3 | 20 | ±0.02
EA060S010-XXNN | 60 | 10 | 300 | 3100 | 0.6 | 20 | ±0.02
EA060S025-XXNN | 60 | 25 | 300 | 2400 | 1.5 | 20 | ±0.02
EA080S005-XXNN | 80 | 5 | 300 | 5600 | 0.2 | 20 | ±0.02
EA080S010-XXNN | 80 | 10 | 300 | 11900 | 0.4 | 15 | ±0.02
EA080S020-XXNN | 80 | 20 | 300 | 9600 | 0.8 | 15 | ±0.02
EA080S040-XXNN | 80 | 40 | 300 | 7300 | 1.6 | 15 | ±0.02

Principais características

• Projetado para absorver cargas laterais/radiais através de duas guias deslizantes (dupla guia).
• Maior estabilidade e precisão em relação a variantes com guia única.
• Montagem em end-block; disposição da guia selecionável e retrofittável.
• Curso selecionável em passos de milímetro.
• Ampla gama de acessórios para adaptar à aplicação.
• Dados CAD e desenhos técnicos fornecidos para integração no seu projeto.

Especificações técnicas

• Série: EA-S (atuador elétrico com guia deslizante).
• Diâmetros disponíveis (Size): 40 mm, 50 mm, 60 mm, 80 mm.
• Passos disponíveis: 5 mm, 10 mm, 16 mm, 20 mm, 25 mm, 40 mm (dependendo do modelo).
• Comprimento máximo de curso (modelos listados): 300 mm.
• Faixa de força dinâmica máxima: até 11.900 N (valor mais alto listado).
• Faixa de velocidade máxima: até 1,6 m/s (dependendo do modelo).
• Aceleração máxima: até 20 m/s² (dependendo do modelo).
• Repetibilidade: tip. ±0,02 mm.
• Instalação: montagem em end-block; disposição selecionável e retrofittável.
• Personalização: curso em mm, ampla gama de acessórios, configurador de produto e CAD/desenhos disponíveis.
