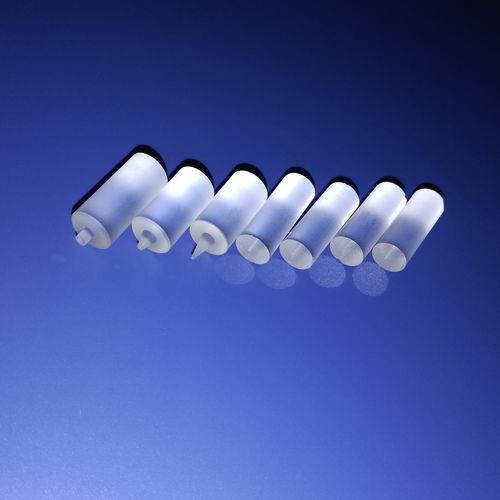

Microlente de gradiente de índice

cilíndricaem vidrode colimador

As lentes com Índice Gradiente (GRIN) têm um índice de refração radialmente variável e que faz com que um raio óptico siga um caminho de propagação sinusoidal através da lente. O desenho cuidadoso das lentes para distâncias de trabalho específicas As lentes GRIN são fáceis de manusear e de integrar em sistemas ópticos. As aplicações típicas incluem o acoplamento da saída dos lasers de diodo em fibras, a focalização da luz laser em um detector, ou a colimação da luz laser. Hobbite oferece lentes GRIN de 0,25 e 0,23 passo. 0.As lentes de 25 passos têm uma distância de trabalho de 0 mm e são mais adequadas para a colimação do feixe de fibras ópticas ou díodos laser. Onde as lentes não podem ser contactadas directamente, a melhor opção seria lentes GRIN de 0,23 passo, têm uma distância de trabalho pequena e são utilizadas principalmente para fins de focagem. Para reduzir os reflexos nas costas, a Hobbite oferece lentes com um revestimento anti-reflexo de 8° na face e banda larga. Se a lente GRIN necessária não estiver na lista de itens padrão, envie o formulário de solicitação para a lente que você precisa. Material Óxido de vidro Tolerância de diâmetro +0,005/-0,010mm Diâmetro efectivo >70 Tolerância de espessura ± 2,5 % Tolerância de superfície angulada ±2,5° Tolerância de distância de trabalho ± 0,01 mm Qualidade da superfície 20-10 S-D Figura da superfície <λ/4 @ 632,8 nm Erro de centração <3 arcmin Chanfrados protectores 89 % @ 380 nm - 2000 nm (não revestidos) Características: - Ideal para colimação ou focalização de feixes - Acoplamento laser a fibra - Acoplamento de fibra a fibra - Acoplamento de fibra a detector - revestimento BBAR - Superfície da extremidade angulada reduz os reflexos para trás - Acoplamento de fibra a detector - Baixa Perda de Inserção - Colimação melhorada - Substituição do Drop-In para Lentes
