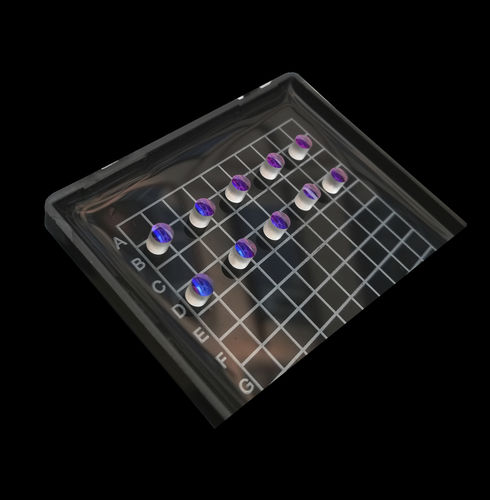

Microlente cilíndrica C-LENS

em vidrode colimador

As lentes Hobbite Micro (lentes C) são o componente óptico básico dos dispositivos de comunicação óptica Eles são usados para acoplar vigas colimadas e vigas divergentes, por exemplo, acoplamento de fibra para fibra, fonte para fibra, ou fibra para detector. As vantagens oferecidas pelas lentes C incluem baixa perda de inserção, ampla faixa de distância de trabalho e baixo custo. A Hobbite pode fornecer várias lentes C a partir das exigências do cliente. Pigtail e C-lentes podem ser montadas em um colimador, que realiza muitas funções de processamento de sinal óptico em luz paralela. Em seguida, o colimador é utilizado para aplicações como, por exemplo, isolador, interruptores ópticos, atenuadores e multiplexadores de divisão de comprimento de onda (WDM). MaterialN-SF11,SF11,K9,ZF13 outros Tolerância de diâmetro+0.005/-0.010 mm como, por exemplo, 0.700~ 2.800 mm Tolerância de espessura± 0,02 mm Limpar abertura>90% Tolerância de distância focal±3 % Comprimento de onda de projeto632,8 nm Qualidade da superfície40-20 S-D Figura da superfície<λ/4 @ 632.8 nm Erro de centragem<3 arcmin Ângulo de cunha típico0°,6°,8°,9°,9° RevestimentosR<0,25%@λc+/-40nm, tais como 400~2000nm
