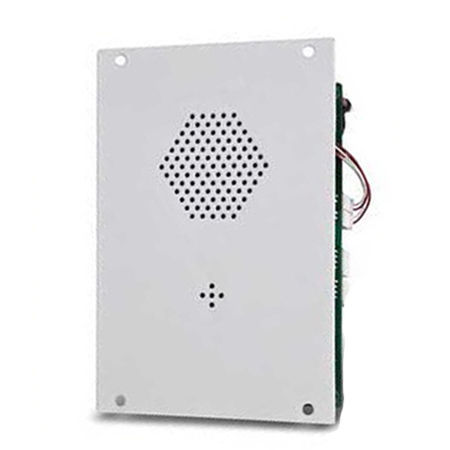

Interfone de áudio KNSD-101

de emergênciapara elevadorà prova de água

Nome do produto
Telefone de emergência para elevador KNSD-101

Informações básicas
Modelo: KNSD-101
Dimensões: 210 x 150 x 60 mm
Material: aço inoxidável SUS304
Grau de proteção: IP55 (produto), IP66 (certificação)
Versões: VoIP (SIP), analógico, sem fio

Download de PDF
KNSD-101 VOIP
KNSD-101 Analog

Visão geral
O KNSD-101 é uma unidade de comunicação de emergência para instalação na cabine do elevador, projetada para chamadas de voz mãos-livres confiáveis para salas de monitoramento ou de plantão. Suporta múltiplos tipos de sinalização e integra-se a sistemas de intercomunicação e supervisão de elevadores. O produto atende às certificações e requisitos ambientais aplicáveis a instalações públicas e comerciais.

Principais características

• Caixa integral em aço inoxidável SUS304 com alto grau de impermeabilidade e proteção contra poeira; IP55 em uso e IP66 certificado.
• Alta durabilidade com resistência a óleo, ácidos e álcalis; conforme GJB-773 e UL1332.
• Operação mãos-livres via alto-falante integrado; sem necessidade de handset.
• Placa principal altamente integrada baseada em microcontrolador industrial (ATMEL).
• Dispositivo de aterramento e blindagem eletromagnética no invólucro para melhor desempenho EMC.
• Voz clara nas conversas com feedback mínimo e limite de tempo de conversação configurável.
• Suporte a linha direta do sistema de troca, levantamento automático de linha exterior e discagem DTMF.
• Opções Analógico padrão e SMART e VoIP-SIP disponíveis; compatível com a maioria dos sistemas PABX/PBX/PAX.
• Distância de conversa aproximada: 80–100 cm.

Placa principal (PCB)

• Montagem de PCB resistente e bem tratada, conectores lubrificados na produção.
• Terminais de parafuso robustos para campainha, entrada de linha e conexões de hookswitch.
• Timeout selecionável de 7 minutos para liberar a linha se ficar fora do gancho.

VoIP sobre IP-SIP (versão) — pontos-chave

• Conexão: soquete RJ45 selado no interior do invólucro.
• Alimentação: 5V DC externa.
• Protocolo de configuração de chamada: SIP (Session Initiation Protocol).
• Provisionamento IP: DHCP ou endereço IP STATIC.

Certificação
EMC: EN50121 (aplicação ferroviária) / EN55022 (emissões) / EN55024 (imunidade); Proteção de entrada: GB4208-93 IP66; FCC; recomendações ITU-T K21.

Especificações de embalagem
Tamanho da unidade: 250 x 150 x 50 mm, P.L.: 1,2 kg
Caixa interna: 1 pc, 325 x 235 x 75 mm, P.L.: 1,4 kg
Caixa externa: 10 pcs, 566 x 445 x 420 mm, P.L.: 15,3 kg

Sistema

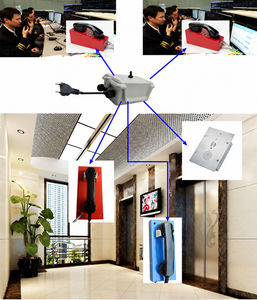

Integra com sistemas de intercomunicação e comunicação de emergência para rotear chamadas do elevador para salas de monitoramento/plantão. Fornece comunicação de voz mãos-livres da cabine do elevador e suporta monitoramento e gerenciamento de chamadas a nível de sistema.

Aplicação
Projetado para instalação dentro de cabines de elevador onde é necessária comunicação de emergência confiável. Adequado para edifícios comerciais e residenciais, estações de trem/metro e outras instalações públicas ou privadas que exijam telefones de emergência para elevadores certificados.

Imagens detalhadas
Várias vistas: vista principal, detalhes de design, integração com o sistema de intercomunicação e locais típicos de instalação.

Especificações técnicas

• Modelo: KNSD-101
• Material: aço inoxidável SUS304
• Dimensões: 210 x 150 x 60 mm
• Grau de proteção: IP55 (produto), IP66 (certificação)
• Placa principal: microcontrolador industrial ATMEL
• Alto-falante mãos-livres: integrado 0,5 W
• Conexão VoIP: soquete RJ45 selado
• Alimentação VoIP: 5V DC externa
• Protocolo de chamada: SIP
• Provisionamento IP: DHCP ou STATIC IP
• Suporte DTMF: frequências padrão
• Temperatura de operação: -30°C a 60°C
• Umidade relativa: 10%–95%
• Pressão atmosférica: 86–106 kPa
• Ruído ambiental: ≤80 dB
• Timeout selecionável de 7 minutos
• Compatibilidade: a maioria dos sistemas PABX/PBX/PAX
• Dimensões e pesos de embalagem conforme especificado acima
