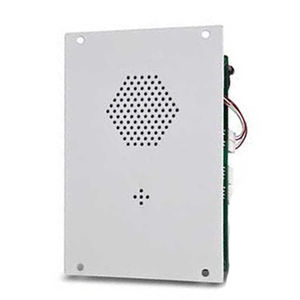

Sistema de interfone de áudio

de emergênciapara elevadorpara aplicações ferroviárias

Introdução
O sistema de intercomunicador para elevador é projetado para comunicação de emergência e manutenção em elevadores e poços. Também é adequado para centros de expedição, terminais de ônibus, estacionamentos, obras de túneis e outros ambientes industriais ou de infraestrutura. Alimentação: centralizada DC 12V ou AC 110-220V.

Aplicações

• Comunicação de emergência e manutenção para elevadores
• Centros de expedição, terminais de ônibus e hubs de transporte
• Estacionamentos e centros de estacionamento
• Construção de túneis e outros canteiros confinados ou ruidosos

Instruções de operação

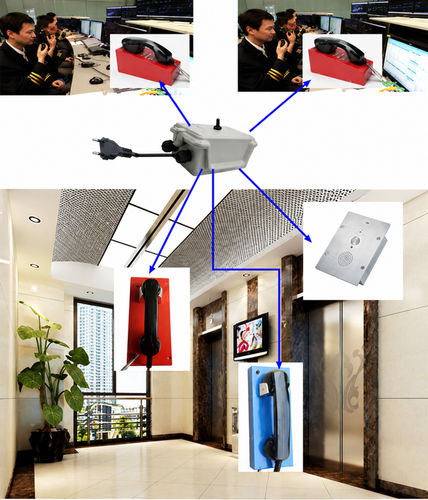

• Estação master chama telefone do elevador: Levante o auscultador da estação master, disque o número do telefone do elevador e fale. Pressione * para falar com todos os telefones do elevador. A chamada termina automaticamente quando a estação master desliga.
• Telefone do elevador chama estação master: Pressione o botão de chamada ou levante o auscultador; o telefone do elevador chamará automaticamente a estação master. Ambas as estações master tocarão. A chamada termina quando a estação master desliga.
• Master1 chama Master2: Levante o auscultador do Master1 e disque o número da outra estação master; o Master2 tocará e a comunicação será estabelecida.

Especificações técnicas

• Model name: Five way intercom with Master
• Tensão de trabalho: DC 12V
• Corrente de funcionamento: aprox. 300 mA
• Consumo máximo de energia: 2 W
• Tensão de ruído: aprox. 10 mV
• Distância de comunicação: aprox. 2000 m
• Nível de campainha: aprox. 70 dB

Condições de trabalho

• Temperatura ambiente: -40 a 60°C
• Humidade relativa: 30% a 95%
• Ruído ambiente: até 60 dB
• Tipo de linha: linha de núcleo duplo (double core)
• Requisito do fio: a resistência de uma linha única não deve exceder 50 Ohm

Requisitos de cabeamento
Todos os dispositivos devem ser conectados usando o mesmo tipo de linha; linhas multicore paralelas podem atender aos requisitos de engenharia gerais. Ao encaminhar próximo a linhas de força ou em ambientes com interferência intensa, utilize cabos blindados e mantenha uma distância de mais de 30 cm entre cabos de sinal e de alimentação.

Certificações

• EMC: EN50121 (aplicação ferroviária)
• EN55022: emissões
• EN55024: imunidade
• Proteção de entrada: GB4208-93 IP66
• FCC
• Recomendação ITU-T K21

Detalhes da embalagem

• 1 pc por caixa interior — tamanho: 43.3 x 27.6 x 19.1 cm, P.B.: 4 kg
• 4 pcs por caixa exterior — tamanho: 56.6 x 44.5 x 42 cm, P.B.: 20.25 kg
• Capacidade de contentor: 20GP: 3000 pcs; 40GP: 6000 pcs; 40HQ: 7000 pcs
