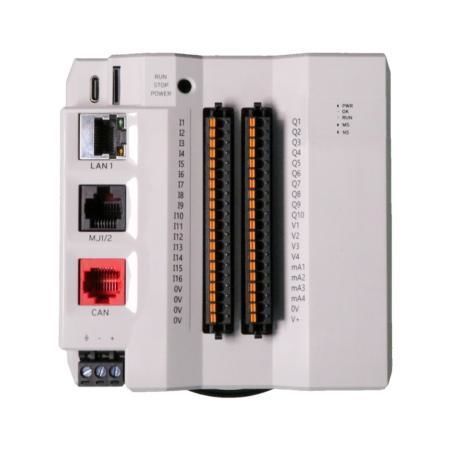

Unidade de controlo modular CPU250

TCP/IPpara trilho DIN

Controlador modular de montagem em calha DIN com 34 pontos de E/S incorporados e sem interface de operador. Expansão de E/S local utilizando OCS-I/O. Apresentamos o controlador modular da Horner. Estes são alguns dos controladores mais flexíveis disponíveis - com componentes individuais colocados exatamente onde os quer - programados como um componente único e integrado utilizando o nosso pacote de software gratuito e tudo-em-um, Cscape.Os controladores modulares são montados em calha DIN e suportam E/S que são encaixadas lateralmente, incorporadas ou ambas. Isto significa que toda a cablagem de E/S pode ser enterrada no painel, o que para muitos clientes é a abordagem preferida. A conetividade é extensa, com todos os modelos a suportarem protocolos industriais, incluindo Ethernet/IP (Servidor UDP), Modbus TCP/IP (Cliente/Servidor), Modbus RTU (Mestre/Escravo), CsCAN, FTP; e protocolos adicionais opcionais: WebMI, CANopen (Mestre/Escravo), BACnet (Servidor - IP/MSTP), J1939.Todos os modelos suportam USB-C para programação. As linguagens lógicas suportadas incluem Ladder tradicional e IEC 6-1131. Todos os modelos suportarão o serviço de nuvem OCS360 da Horner em uma atualização futura - com conetividade remota, dados push, armazenamento de dados de longo prazo, dash-boarding, notificações de alarme e muito mais.O CPU250 (34 I / O embutido) são produtos da classe Micro que são um excelente valor e são projetados para aplicações onde uma HMI física não é necessária. Para suporte de HMI Connect, consulte os modelos CPU260 e CPU300.CONTROLADORMemória lógica (Ladder/IEC)2MBLTaxa de varrimento lógica0.4 mS/kBVariáveis (tipo de palavra/tipo de bit)50.000/32.768 (16.384 ret)Suporte de ponto flutuanteSim (64 bits)AutoTune PID Loops(8 loops)I/OBPontos de E/S incorporados34E/S de alta velocidade incorporadas4 entradas (500 kHz) e 2 saídasE/S analógicas incorporadasaté 8 entradas e 8 saídasTipo de analógico incorporado (entrada/saída)0-10V, 4-20mA, 0-20mMemória total de E/S (DI/DO/AI/AO)2048/2048/512/512Expansão local de E/S de relé de baixo custo8-32 relésExpansão OCS-I/O local7 módulosExpansão OCS-I/O de rede (máximo)7 módulosREDE ETERNET & INTERNETIProtocolos Ethernet industriaisEthernet/IP (Servidor UDP), Modbus TCP (Cliente/Servidor)Outros Protocolos EthernetBACnet (Servidor - IP/MSTP) opt, FTP (servidor), SMTP (cliente)Acesso RemotoOCS360 Cloud Service, WebMI via HTML5, EnvisionRVUSB & PORTAS SERIAISPorta de Programação USBPortas CRS-232 USB & Portas RS-4851 cada em RJ45 partilhadoRTU/Modbus (Mestre/Escravo) & ASCIISim REDE CANProtocolos padrãoExpansão CsCANI/O, Mensagens ponto-a-pontoSimProtocolos opcionaisCANopen, SAEJ1939 (opcional)ESPECIFICAÇÕES FÍSICASLocal de montagem típicoTrilho DINAltura (polegadas/mm)4.917" (polegadas/mm)4.917" / 124,9 mmLargura (polegadas/mm)4.504" / 114,4 mmProfundidade total (polegadas/mm)1.969" / 50 mmEspecificações operacionais e padrõesFonte V (W), entrada V10-30VDC (15W), 12/24VDTemperatura operacional-40° a 60°CUmidade relativa (sem condensação)5 a 95%Classificação ambientalIP20Número do modelo: HE959CPU250Configuração: Inclui 8 entradas CC, 10 saídas CC, 8 entradas flexíveis (digitais ou analógicas mA/V) e 8 saídas analógicas (4 x mA, 4 x V). Expansível com até 7 módulos OCS-I/O adicionais.Caraterísticas principais / Especificações técnicas:Controlador modular para montagem em calha DIN34 pontos de E/S incorporadosSem interface de operador (sem HMI)Expansão de E/S local utilizando OCS-I/O (até 7 módulos)Memória lógica: 2MBLogic Scan Rate: 0.4 mS/kB50.000 variáveis do tipo palavra / 32.768 variáveis do tipo bit (16.384 retentivas)Suporte de ponto flutuante de 64 bits8 loops PID AutoTune4 entradas de alta velocidade (500 kHz), 2 saídas de alta velocidadeAté 8 entradas analógicas e 8 saídas analógicas (0-10V, 4-20mA, 0-20mA)Ethernet/IP, Modbus TCP, BACnet (opcional), FTP, SMTPPorta de Programação USB-CRS-232 e RS-485 (1 cada, RJ45 partilhado)CsCAN, CANopen, SAEJ1939 (opcional)Montagem em calha DIN, classificação IP20Temperatura de Funcionamento: -40° a 60°CDimensões: 124.9 x 114,4 x 50 mm
