CLP em trilho DIN CPU300

com placa de expansão de E/Sem rede EthernetCANopen

Visão geral

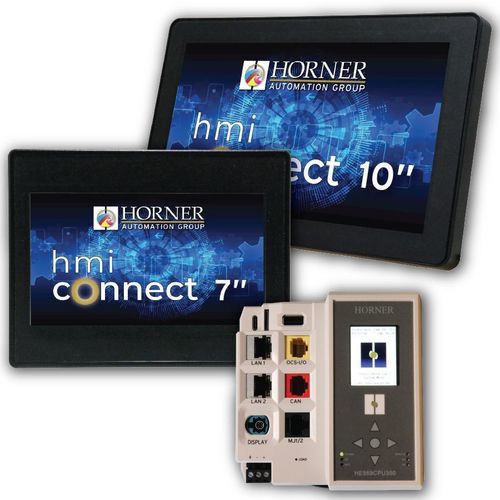

O HE959CPU300 é um controlador modular da classe Canvas projetado para aplicações que exigem um HMI separado. A unidade não possui E/S integradas e utiliza módulos OCS‑I/O encaixáveis para conexão de sensores/atuadores, reduzindo a complexidade de cabeamento. Os ecrãs HMI Connect (montados remotamente) oferecem gráficos avançados e não requerem configuração adicional para operações básicas.

Principais características

• Controlador modular para montagem em trilho DIN sem E/S integradas e com ecrã local de configuração de 2,2" (endereço IP, RUN/STOP, etc.).
• System on Module (SOM) multicore com desempenho classe Canvas.
• Conectividade: USB Type‑C, porta Ethernet dupla 10/100 Mbps com switch integrado.
• Expansão local via OCS‑I/O; compatível com ecrãs táteis HMI Connect (até 3 ecrãs idênticos com acessório).

Especificações - CPU300

• Classe do controlador (processador): Canvas (dual‑core)
• Memória lógica & taxa de varredura: 2 MB @ 0,02 ms/K
• E/S integradas: nenhuma; expansão local: até 8 módulos; expansão de rede OCS‑I/O: até 16 bases × 8 módulos
• Ethernet: 2 × 10/100 Mbps (switch integrado); USB Type‑C; RS‑232/RS‑485 (RJ45 partilhado); CAN: CsCAN, CANopen, SAE J1939
• Ecrã local: 2,2" para configuração; suporta HMI Connect remotos (máx. 3 ecrãs idênticos com acessório)
• Físico: 114,8 mm A × 74,3 mm L × 117,5 mm P; montagem em trilho DIN
• Alimentação: 10–30 VDC (1 A @ 24 V); Entradas: 12/24 VDC
• Operação: -10 °C a 60 °C; 5–95% UR sem condensação; índice ambiental: IP20 (controlador)

Especificações - HMI Connect

• Tamanhos & resolução: 4" 480×272; 7" 800×480; 10" 1024×600; 15" 1024×768; High‑Bright 7" 800×480; High‑Bright 10" 1280×800
• Tecnologia de ecrã: 4/7/10/15" TFT resistivo; High‑Bright 7"/10" IPS PCAP
• Brilho: padrão 300–500 cd/m² dependendo do tamanho; variantes High‑Bright até 1000 nits
• Montagem & peso: montagem em painel ou VESA conforme modelo; dimensões e peso variam (ver ficha)
• Operação: padrão -10 °C a 60 °C; High‑Bright estendido até -40 °C/80 °C ou -30 °C/70 °C; índice ambiental: IP65 (padrão) / IP67 (High‑Bright)

Modelos

• HE959CPU300: CPU OCS‑I/O premium sem E/S integradas; ecrã local 2,2" e suporte para ecrãs HMI Connect remotos
• Ecrãs HMI Connect (exemplos): HE959HMI-04 (4"), HE959HMI-07 (7"), HE959HMI-10 (10"), HE959HMI-15 (15"), HE959AP-07 / HE959AP-10 (High‑Bright)

Acessórios HMI Connect

• HE-HMICBL-1M: cabo de 1 m para ecrãs HMI Connect e High‑Bright IP67
• HE-HMICBL-3M: cabo de 3 m para ecrãs HMI Connect e High‑Bright IP67
• HE-HMICBL-8M: cabo de 8 m para ecrãs HMI Connect e High‑Bright IP67

Características técnicas

• Classe do controlador: Canvas (dual‑core)
• Memória lógica & scan: 2 MB, 0,02 ms/K
• Sem E/S integradas; expansão local até 8 módulos; expansão em rede até 16 bases × 8 módulos
• Ethernet: 2 × 10/100 Mbps (switch integrado); USB Type‑C; RS‑232/RS‑485; CAN (CsCAN, CANopen, SAE J1939)
• Ecrã local 2,2"; suporta até 3 ecrãs táteis HMI Connect remotos (com acessório)
• Dimensões: 114,8 × 74,3 × 117,5 mm; alimentação: 10–30 VDC (1 A @ 24 V)
• Faixa de operação: -10 °C a 60 °C; humidade 5–95% sem condensação; controlador IP20, ecrãs IP65/IP67 conforme variante
