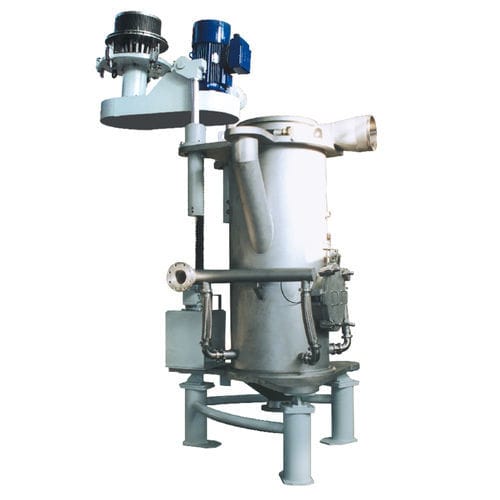

Moinho de jatos opostos TFG

vertical

A linha de produtos TFG é uma variante tecnológica de processo da linha de produtos AFG adaptada às necessidades especiais da indústria de toner, revestimento em pó e pigmentos. A TFG oferece uma acessibilidade óptima para a limpeza e, por conseguinte, mudanças rápidas de produto. Uma vez que o fundo da câmara de moagem é plano, apenas um mínimo de resíduos de produto não moído permanece na máquina no final da produção. A roda classificadora é accionada através de um eixo disposto verticalmente. No caso da moagem a jacto, aproveita-se o facto de, à medida que o gás comprimido sai de um bico, ser acelerado a velocidades extremamente elevadas. Em expansão, a energia contida no gás comprimido sob a forma de calor é convertida em energia cinética. A velocidade do som é inicialmente um limite natural para a velocidade de saída. Mas utilizando os bicos Laval, a velocidade de saída pode ser aumentada até acima da velocidade do som. Os bicos Laval caracterizam-se pela sua forma de ampulheta, que se alarga a jusante do ponto mais estreito da secção transversal, a garganta do bocal. O comprimento da parte divergente do bocal é adaptado para se adaptar à pressão de funcionamento. O ar comprimido de 20°C e sobrepressão de 6 bar é frequentemente utilizado como gás de moagem, e fornece velocidades de saída do bico de cerca de 500 m/s. Como resultado da extracção de gás e produto do leito fluidizado, a velocidade dos jactos de gás afunda-se muito rapidamente após a saída dos bocais. A cominuição é o resultado da colisão entre partículas nos jactos de ar e também na área do núcleo, ou seja, o ponto de intersecção dos jactos opostos.
