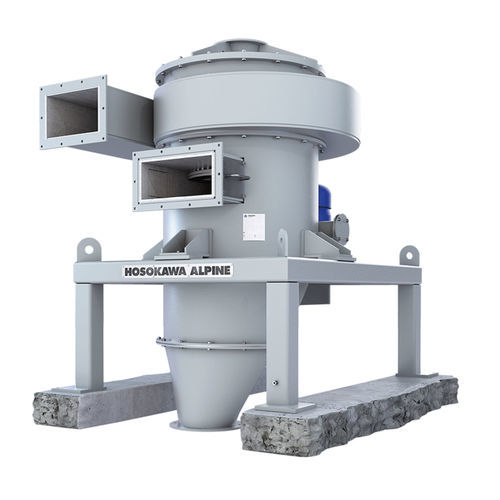

Separador de ar STRATOPLEX ASP II

de partículastipo ciclonecom espiral

O classificador de ar Stratoplex ASP é, há muito, sinónimo de alto desempenho na gama de separação de partículas finas a médio-finas. Em estreita colaboração com os nossos clientes, voltámos a aperfeiçoar este clássico. O resultado: um conceito de máquina otimizado, com menor desgaste e menor consumo de energia. • Classificador de ar para elevadas capacidades de produção na gama de separação fina a médio-fina de d97 = 10 a 150 µm • Elevado rendimento de partículas finas com elevada precisão de corte e elevada carga • Proteção contra o desgaste através de revestimento cerâmico em ambos os lados • Baixo consumo de energia Princípio de funcionamento Como o acionamento do classificador pneumático Stratoplex está instalado por baixo da zona de classificação e o produto a alimentar é introduzido centralmente a partir de cima, o resultado é uma distribuição e dispersão ótimas do produto. O produto a alimentar é introduzido, por meio da unidade de alimentação, através da entrada de produto para a placa centrífuga da roda de classificação, onde é distribuído uniformemente e, em seguida, catapultado radialmente em direção ao anel defletor. O material alimentado é desviado pelo anel defletor e encaminhado para baixo, para a zona de classificação. O ar de classificação entra no invólucro espiral e flui através das aletas helicoidais do anel de aletas e da roda de classificação numa direção centrípeta. A fração de finos é assim removida do material de alimentação à medida que este desce por gravidade na zona de classificação, ou seja, a zona entre o anel de aletas e a roda de classificação. As partículas finas, extraídas em função do ponto de corte definido no classificador, são arrastadas pelo ar de classificação e fluem em direção à descarga de partículas finas. As partículas finas devem ser separadas do ar de classificação num dispositivo de recolha a jusante (ciclone, filtro).
