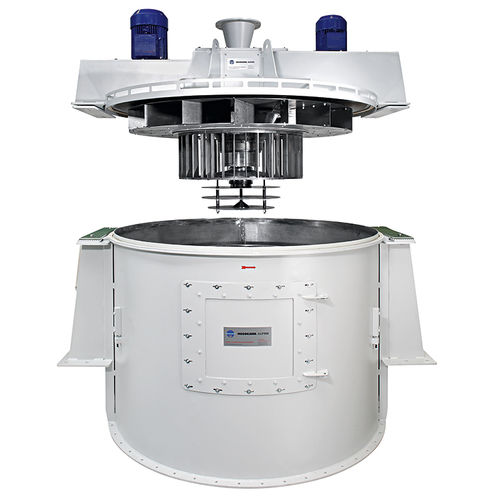

Separador de partículas Ventoplex C

de arcônicoclassificador

Classificador de ar em circuito com elevado rendimento específico de partículas finas Intervalo de finura: aprox. d97 = 24 µm a 200 µm Baixo consumo específico de energia Conceção com baixo desgaste Ajuste contínuo da finura durante o funcionamento Acessibilidade ideal para inspeção e manutenção Princípio de funcionamento O Ventoplex C é um classificador de ar em circuito. Ao contrário do antigo Ventoplex B com acionamento central, o novo modelo C possui uma roda classificadora acionada separadamente. Na nova máquina, o ventilador e a roda classificadora estão dispostos coaxialmente e são acionados por meio de dois eixos ocos separados. Isto permite ao utilizador definir velocidades diferentes, o que, por sua vez, permite um alargamento significativo da gama de finura, dos atuais 24 µm para 200 µm. O produto é alimentado para o centro da cabeça do classificador através de um eixo oco, a partir do qual o material cai sobre uma placa centrífuga situada por baixo da roda classificadora. A placa centrífuga distribui o material de alimentação uniformemente na câmara de classificação. As partículas grossas caem contra o fluxo ascendente de ar de classificação para o fundo, acumulam-se no cone de material grosso e são descarregadas pela lateral da máquina através de uma calha de gravidade. As partículas finas presentes no material de alimentação são arrastadas pelo fluxo ascendente de ar de classificação e entram na roda de classificação juntamente com o ar de classificação. As partículas na roda classificadora são classificadas por duas forças opostas: a força centrífuga e a força de arrasto. As partículas grossas são rejeitadas pela força centrífuga, enquanto que, no caso das partículas finas, a força de arrasto do fluxo de ar predomina, permitindo que as partículas passem através da roda classificadora.
