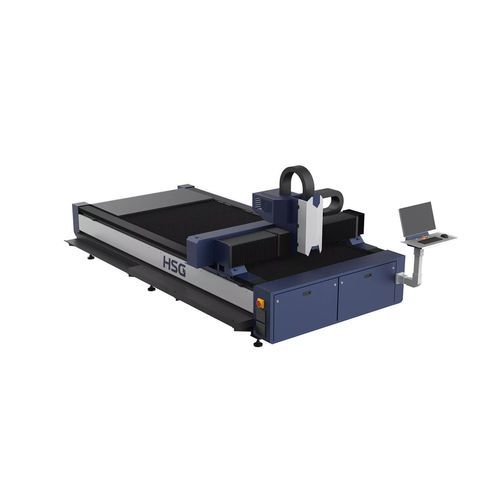

Máquina de corte a laser de fibra C series

para metaispara chapasCNC

Visão geral
Máquinas de corte a laser de fibra série C com plataforma única para processamento de chapas, disponíveis em potências de 1.500 W a 60.000 W. Projeto open-type com plataforma única que permite carregamento frontal/esquerdo/direito e comissionamento rápido. Indicada para produção em série e corte em grande formato, com opções de até 13.100×3.100 mm.

Sistema de controlo por barramento

• Transmissão de dados via barramento EtherCAT para comunicação rápida e estável
• Interface intuitiva e funções completas para apoiar operadores com diferentes níveis de experiência
• Monitorização em tempo real dos componentes principais
• Tecnologia de resposta de acompanhamento ao nível de milissegundos
• Geração de relatórios de processamento para rastreabilidade
• Compatibilidade com códigos CNC das principais marcas internacionais

Base de dados de produção em grande escala

• Base de dados de tecnologias de corte invocável para diferentes materiais e espessuras
• Inclui processos para chapas grossas como corte a ar, contrafuro, corte acabamento perfeito (PFC) e perfuração rápida

Software de nesting profissional

• Otimiza percursos de corte para reduzir o tempo de processamento
• Algoritmo inteligente de aninhamento para aumentar a utilização do material

Pequeno porte, transporte em lotes

• Estrutura open-type de plataforma única com carregamento multi-lado para comissionamento rápido (tipicamente um dia)
• Dimensões otimizadas para transporte em lotes; por exemplo, até quatro unidades C3015 podem ser expedidas num contentor 40HQ

Parâmetros técnicos (excerto)
Modelo | Potência | Formato de processamento (C×L) | Precisão de posicionamento X/Y
C3015 | 3000W–6000W | 3048×1524 mm | ±0,05 mm/m
C4020 | 1500W–6000W | 4064×2032 mm | ±0,05 mm/m
C6015 | 3000W–12000W | 6096×1524 mm | ±0,05 mm/m
C6025 | 3000W–20000W | 6096×2540 mm | ±0,05 mm/m
C8025 | 3000W–20000W | 8050×2540 mm | ±0,05 mm/m
C12025 | 12000W–60000W | 12500×2540 mm | ±0,05 mm/m
C13030 | 12000W–60000W | 13100×3100 mm | ±0,05 mm/m

Especificações técnicas

• Brand: HSG
• Série / Modelo: C
• Intervalo de potência: 1.500 W – 60.000 W (dependendo do modelo)
• Formatos de processamento (exemplos): 3048×1524 mm até 13100×3100 mm dependendo do modelo
• Precisão de posicionamento X/Y: ±0,05 mm/m
• Sistema de controlo: sistema de controlo por barramento EtherCAT
• Principais características: monitorização em tempo real dos componentes, resposta ao nível de milissegundos, geração de relatórios de processamento, compatibilidade com códigos de marcas internacionais
• Software: software profissional de nesting para otimização de trajetórias e melhor aproveitamento do material
• Conceção: plataforma única open-type para carregamento rápido e dimensões otimizadas para transporte
