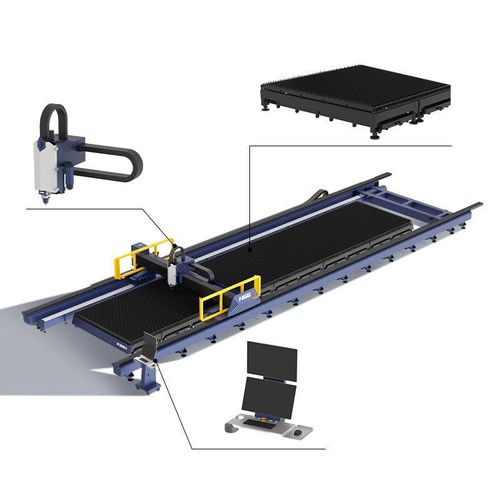

Máquina de corte a laser 2D GFA series

para metaispara chapas metálicasde chanfrar

Visão geral
A série GFA é um sistema de corte a laser para chapas de grande formato com leito modular e extensível e opções de potência 12000W–60000W. Foi desenvolvida para processar chapas sobredimensionadas configurando comprimento e largura conforme a produção, mantendo precisão e operação estável.

Personalização flexível de comprimento e largura
O leito da máquina é composto por seções modulares. Comprimento e largura podem ser configurados para criar um leito de emenda extensível que facilita o manuseio e o corte de chapas de grande formato.

Projeto separado da mesa de trabalho e do mecanismo de transmissão
A mesa de trabalho e o mecanismo de transmissão são separados para isolar a fonte de calor do sistema de acionamento, reduzindo o impacto térmico durante cortes de alta potência. Isso garante operação estável sob cargas elevadas e prolonga a vida útil dos componentes.

Remoção eficiente de pó e fumaça (Opcional)
Mesa de corte zonificada com extração sincronizada de fumaça otimiza o fluxo de ar e a eficiência de adsorção, minimizando a dispersão de poeira e fumaça durante o processamento e protegendo a qualidade da produção e o equipamento.

Corte em chanfro 0–45° (Opcional)
Suporta vários tipos de chanfro (V, X, Y, etc.) para reduzir etapas posteriores de usinagem e melhorar o ajuste para soldagem e montagem.

Sistema de marcação por jato de tinta independente (Opcional)
Permite marcação rápida das peças e confirmação de posições e requisitos de processo, reduzindo erros de instalação e atendendo indústrias com necessidades de rastreabilidade (ex.: construção naval).

Parâmetros técnicos
Modelo: G13035FA — Potência: 12000W–60000W — Formato de trabalho (L×W): 13000×3500 mm — Precisão de posicionamento X/Y: ±0.05 mm/m
Modelo: G26035FA — Potência: 12000W–60000W — Formato de trabalho (L×W): 26000×3500 mm — Precisão de posicionamento X/Y: ±0.05 mm/m

Características / especificações técnicas

• Série: GFA
• Faixa de potência: 12000W–60000W
• Formatos de trabalho: 13000×3500 mm, 26000×3500 mm (leito modular extensível suporta tamanhos personalizados)
• Precisão de posicionamento X/Y: ±0.05 mm/m
• Leito da máquina: design seccionado para chapas de grande formato
• Mesa de trabalho e transmissão: projeto separado para reduzir impacto térmico e aumentar estabilidade
• Recursos opcionais: extração sincronizada por zonas, chanfro 0–45° (V/X/Y), sistema de marcação por jato de tinta independente
• Folha do produto disponível (PDF)
