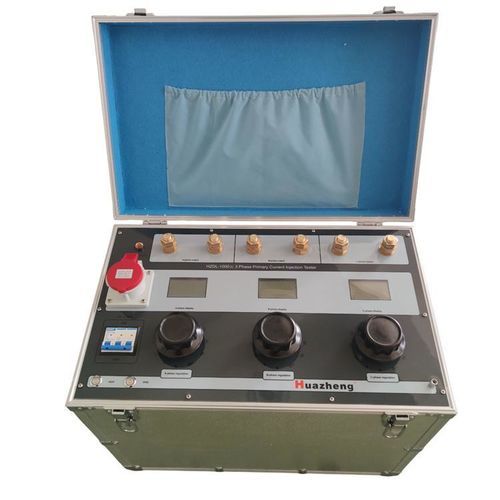

Testador de fase HZDL-1000III

potênciade corrente alternadade sobretensão

Visão geral
O HZDL-1000III é um gerador trifásico de alta corrente (regulador de corrente trifásico) desenvolvido por Huazheng Electric Manufacture. Integra reguladores autoacoplados de baixa perda e conversores com núcleos de alta permeabilidade em um projeto CNC, proporcionando maior imunidade a interferências, maior potência de saída e menor volume em relação a gerações anteriores.

Aplicações

• Ensaios de injeção primária e calibração de relés de proteção
• Testes de relés térmicos e protetores de motor
• Testes funcionais de contatores e disjuntores
• Ensaios de chaves pneumáticas e equipamentos de comutação
• Calibração de telas de proteção e painéis elétricos

Características principais

• Estrutura integrada com painel frontal em PVC
• Aparelho com amperímetro digital em painel para observação e registo da corrente primária
• Corrente de saída True RMS ajustável continuamente
• Intervalo de saída AC 0–1000 A, ajuste contínuo
• Potência nominal 10 kVA (1×3) e volume compacto (tipicamente 30%–70% de dispositivos similares)
• Forma de onda de saída: senóide padrão com baixa ondulação (coeficiente ≤ 0,3%)
• Alta estabilidade de corrente (~0,2%) e elevada estabilidade de medição
• Funções de proteção: sobrecorrente e sobretensão
• Intervalo de tempo: 0,01 s – 999,999 s

Notas de operação

• Verificar a fiação e o bom contacto dos conectores antes de ligar a alimentação
• Se ocorrer um fenómeno anómalo na partida ou durante o ensaio (ignição, ausência de indicação, etc.), desligar imediatamente e verificar a fiação
• Os terminais de saída de corrente devem formar um circuito fechado; caso contrário, o equipamento não fornecerá corrente
• Selecionar condutores externos de cobre com seção ≥10 A/mm²; configuração padrão: dois cabos de ensaio de 3 m
• Projetado para operação de curta duração (5 minutos); para testes em lote, tempo de trabalho <2,5 minutos e aguardar ≈10 minutos entre ciclos; seguir procedimentos específicos para ensaios de longa duração

Características / especificações técnicas

• Modelo: Gerador de Alta Corrente HZDL-1000III
• Marca: Huazheng Electric Manufacture
• Grupo ambiental: Grupo III (GB6587.1-86)
• Tensão de entrada: CA 380/220 V, 50 Hz, trifásico 4 fios
• Potência nominal: 10 kVA (1 × 3)
• Corrente de saída: AC 0–1000 A, ajustável continuamente; painel com amperímetro digital
• Tensão de saída: 10 V
• Forma de onda: seno padrão, ondulação ≤ 0,3%
• Medição/exibição: valores eficazes True RMS para corrente e tensão; alta precisão (concebido com materiais 0.2S; desempenho prático ≈0,3; indicação superior a 0,5)
• Modo de saída: True RMS, ajuste contínuo
• Estabilidade de corrente: 0,2%
• Estrutura: integrada
• Método de fiação: conforme requisitos de ensaio
• Proteções: sobrecorrente e sobretensão
• Temporizador: 0,01 s–999,999 s
