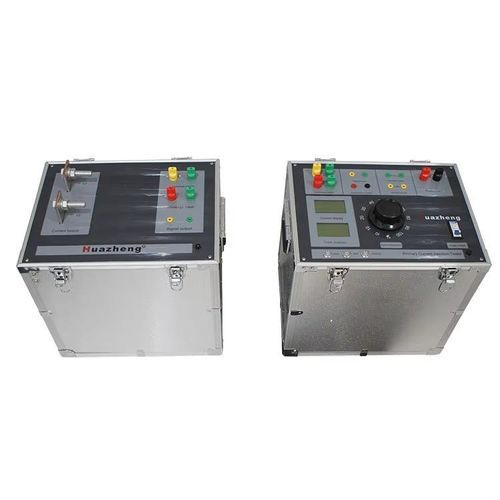

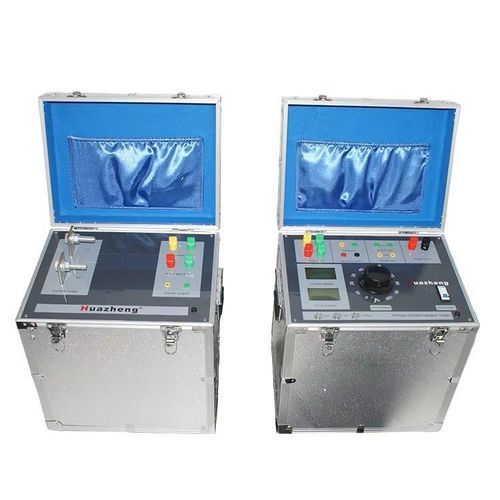

Fonte de corrente fonte de alimentação CA HZ5373

CAprogramável

Visão geral

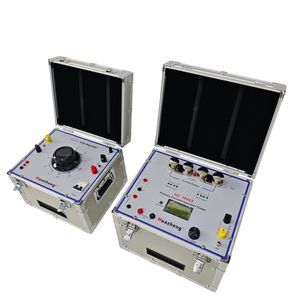

O HZ5373 é um equipamento de injeção de corrente primária de 3000 A (upconverter) destinado a ensaios de proteção de barramentos primários e verificação de relação de transformadores de corrente. Integra usinagem CNC, regulador de tensão autoacoplado de baixa potência e grande capacidade e um conversor com núcleo de ferro de alta permeabilidade para fornecer potência nominal em um invólucro compacto e transportável.

Características de desempenho

• Chassi compacto com painel frontal em PVC, adequado para uso em campo.
• Exibição em painel dos valores primário e secundário para facilitar observação e registro.
• Precisão de medição: precisão prática ~0,3 (declarada melhor que nível 0,5).
• Alta potência de saída com grande capacidade de carga; saída CA contínua até a corrente nominal.
• Volume e peso reduzidos (aprox. 30%–70% de unidades comparáveis) para transporte facilitado.
• Visor LCD 6,5 dígitos para tensão/corrente e visor matricial 128×64 para dados do sistema.
• Função de bloqueio de exibição para leituras estáveis durante testes de relação.
• Medição automática de polaridade do transformador e detecção automática de relação.
• Função de travamento automático e circuitos de proteção padrão integrados.

Principais funções e princípio de funcionamento

• Os circuitos de medição incluem laço de medição de corrente e laço de polaridade; laço de medição de tensão opcional (aquisição isolada por PT) disponível.
• Medição de corrente: TC de baixa impedância, amplificador controlado por programa e circuitos de amostragem.
• Controle digital: MCU de 16 bits com aquisição em tempo real que compara valores medidos com os ajustados para temporização e funções de proteção.
• Forma de onda de saída: senoidal padrão, coeficiente de ripple < 0,3 %.
• Modo de saída: corrente ajustável continuamente em valor eficaz real, alta estabilidade (0,2 %).
• Proteções: funções integradas contra sobrecorrente e sobretensão.

Operação e notas de uso

• Verifique a fiação e o contato dos conectores antes de energizar a unidade.
• Se ocorrer qualquer anormalidade na partida (sem visor, fumaça, odor de queimado), desligue imediatamente a alimentação e verifique a fiação.
• Assegure que o terminal de saída de corrente forme um circuito fechado; caso contrário, o instrumento não emitirá corrente.
• Use condutores de cobre externos dimensionados ≥ 10 A/mm²; a configuração padrão inclui duas linhas de teste de 3 m.
• Projetado para operação de curta duração: 5 minutos; para ensaios em lote manter ciclos < 2,5 minutos; planejar condições térmicas para ensaios prolongados.
• Sequência de operação: colocar o botão de corrente em zero → conectar primário/segundário conforme necessário → ligar → habilitar controle de potência → ajustar corrente pelo botão → ler amperímetros primário/segundário para cálculo da relação. Para testes de impacto, ajustar corrente e usar o interruptor de impacto conforme procedimento.

Conteúdo da embalagem

• Gerador principal de alta corrente — 1
• Linhas de teste de alta corrente — 2
• Cabo de alimentação — 1

Notas / Especificações técnicas

• Modelo: HZ5373 (gerador de alta corrente 3000 A).
• Grupo ambiental: Grupo III conforme GB6587.1-86 (uso externo possível conforme norma).
• Tensão de entrada: AC 380 V ±10 %.
• Potência nominal: 30 kVA.
• Corrente de saída: AC 0–3000 A, ajuste contínuo; amperímetro digital no painel.
• Tensão de saída: tip. > 10 V em condições de operação.
• Forma de onda: senoidal; ripple < 0,3 %.
• Precisão de medição: prática ~0,3 (material 0.2S); precisão do sistema melhor que 0,5.
• Estabilidade da corrente: 0,2 %.
• Proteções: sobrecorrente e sobretensão integradas.
