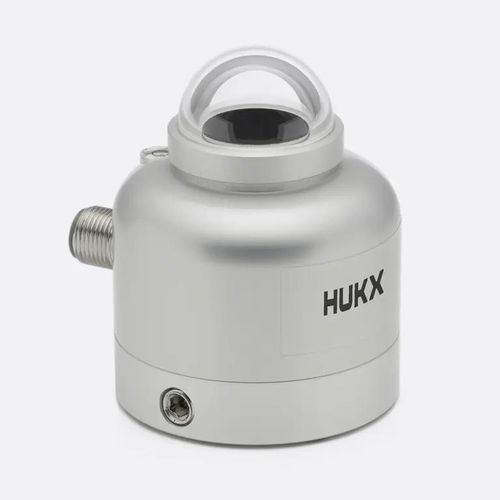

Piranômetro de classe C SR05-A1

analógicoRS-485com saída de tensão

O SR05-A1 da Hukx é um piranômetro analógico Classe C projetado para medição de radiação solar com saída em milivolts (mV). É um sensor espectralmente plano de Classe C, indicado para medições gerais de irradiância em redes meteorológicas e agrometeorológicas e para monitoramento de desempenho de sistemas fotovoltaicos em escala comercial.

Principais características

• Classe C espectralmente plana (ISO 9060:2018).
• Saída analógica em milivolts (mV) — modelo SR05-A1.
• Fácil de montar; nivelamento por esfera e suportes tubulares opcionais.
• Série SR05 disponível em versões digitais e analógicas para integração de sistemas (Modbus/RS-485, TTL, 0–1 V, 4–20 mA).
• Projeto econômico adequado para grandes redes.

Versões e saídas disponíveis

• SR05-A1: piranômetro analógico Classe C com saída mV.
• SR05-D1A3: piranômetro digital Classe C com Modbus via RS-485 e saída 0–1 V.
• SR05-D2A2: piranômetro digital Classe C com Modbus via TTL e saída em loop de corrente 4–20 mA.

Usos sugeridos

• Medições gerais de irradiância solar.
• Redes meteorológicas e agrometeorológicas.
• Monitoramento de desempenho de sistemas fotovoltaicos comerciais (irradiância no plano do módulo, IEC 61724-1 Classe B quando aplicado conforme especificado).

Opções

• Sem cabo
• 3 m (9,8 ft)
• 5 m (16,4 ft)
• 10 m (32,8 ft)
• 20 m (65,6 ft)
• 30 m (98,4 ft)
• 50 m (164 ft)
• 70 m (229 ft)
• 100 m (328 ft)
• 130 m (426 ft)

Características / especificações técnicas

• Parâmetro medido: radiação solar global (irradiância em W/m²).
• Classificação ISO 9060:2018: piranômetro Classe C espectralmente plano.
• Conformidade IEC 61724-1:2021: sistema Classe B quando aplicado ao plano do módulo conforme especificado.
• ISO 9060:1990: piranômetro de segunda classe.
• Nível de desempenho WMO: qualidade moderada.
• Incerteza de calibração: < 2,4 % (k = 2).
• Rastreabilidade da calibração: WRR (World Radiometric Reference).
• Faixa espectral: 285–3000 nm.
• Faixa nominal de temperatura de operação: -40 a +80 °C.
• Aquecimento: sem aquecimento integrado.
• Sensor de inclinação: não integrado.
• Comprimento de cabo padrão: 3 m (outras medidas disponíveis).
• Faixa nominal de tensão de operação: sensor passivo (saída mV).
• Nivelamento: nivelamento esférico opcional; suporte tubular disponível (com/sem).
• Output: saída analógica em mV (sensibilidade nominal: 10 × 10⁻6 V/(W/m²)).
