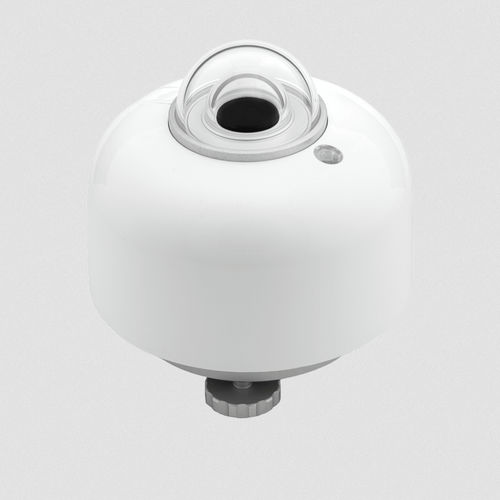

Piranômetro de classe B SR100-A1

analógicocom saída de tensãopara aplicações de teste de energia solar

Visão geral
O piranômetro analógico SR100-A1, Classe B espectralmente plano segundo ISO 9060, foi concebido para medições fiáveis da radiação solar hemisférica. Fornece saída analógica em milivolts para monitorização da irradiância, inclui um Pt100 interno para monitorização da temperatura do corpo do instrumento e é adequado como substituto de sensores antigos com saída mV. O equipamento dispõe de imunidade a surtos ao nível industrial e é fornecido com protetor de cúpula (DP01).

Principais características

• Classe B espectralmente plano (ISO 9060:2018)
• Cumpre requisitos do sistema IEC 61724-1 Classe B
• Saída analógica de tensão (intervalo mV) para medição de irradiância
• Sensibilidade nominal: 10 × 10⁻⁶ V/(W/m²)
• Sensor de temperatura interno Pt100 DIN Classe A (corpo do instrumento)
• Imunidade a surtos: nível 2, nível de ensaio 1 kV
• Protetor de cúpula incluído (modelo DP01)
• Design passivo: muito baixo consumo (sem aquecedor interno)
• A nivelamento opcional com mola (com ou sem suporte de tubo)

Especificações
Grandeza medida: radiação solar hemisférica
Saída analógica: tensão (intervalo mV)
Sensibilidade (nominal): 10 × 10⁻⁶ V/(W/m²)
Classificação ISO 9060:2018: espectralmente plano Classe B
Conformidade: IEC 61724-1:2021 Classe B sistema
Sensor de temperatura: Pt100 DIN Classe A (corpo)
Offset zero (a): < 5 W/m²
Imunidade a surtos: nível 2, nível de ensaio 1 kV
Protetor de cúpula: incluído (DP01)
Comprimentos de cabo disponíveis: 3, 5, 10 ou 20 m
Nivelamento: nivelamento por mola opcional, com/sem suporte de tubo
Quantidade de entrada: temperatura do corpo do instrumento
Resposta à temperatura (não corrigida): < ±2 % (−10 a +40 °C)
Certificado de calibração: incluído (conteúdo limitado segundo ISO/IEC 17025, secção 7.8.1.3)
Incerteza de calibração: < 1.8 % (k = 2)
Rastreabilidade de calibração: para WRR
Testes individuais: relatórios de resposta à temperatura e resposta direcional incluídos (direcional até 95°)
Aquecimento: não (sem aquecedor interno, instrumento passivo)

Aplicações e notas de utilização

• Monitorização de desempenho de sistemas fotovoltaicos e redes meteorológicas — adequado para locais que exigem monitorização conforme IEC 61724-1 Classe B
• Substituição direta de piranômetros antigos com saída millivolt Classe B (ex.: SR15-A1)
• Adequado onde é necessário consumo mínimo de energia (sensor analógico passivo)
• Projetado para instalações exteriores industriais com foco na imunidade elétrica e proteção contra surtos

Características técnicas

• Modelo: SR100-A1
• Classificação: ISO 9060:2018 espectralmente plano Classe B
• Conformidade: IEC 61724-1:2021 Classe B sistema
• Sensibilidade nominal: 10 × 10⁻⁶ V/(W/m²)
• Saída analógica: tensão em intervalo mV
• Offset zero (a): < 5 W/m²
• Sensor de temperatura: Pt100 DIN Classe A interno (corpo)
• Resposta à temperatura: < ±2 % (−10 a +40 °C) não corrigida
• Calibração: certificado incluído; incerteza < 1.8 % (k=2); rastreável a WRR
• Resposta direcional: relatório individual incluído até 95°
• Imunidade a surtos: nível 2, ensaio 1 kV
• Protetor de cúpula: incluído (DP01)
• Comprimentos de cabo disponíveis: 3, 5, 10 ou 20 m
• Nivelamento: nivelamento por mola opcional (com/sem suporte de tubo)
• Aquecimento: não (instrumento passivo)
• Acessórios típicos: suportes de montagem, suportes de nivelamento e disco isolante
