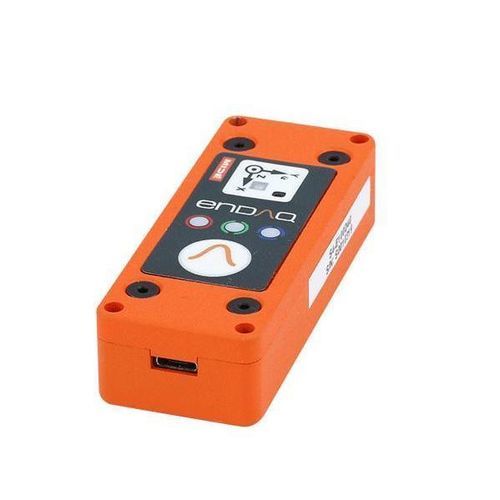

Registrador de dados de vibração S4-E25D40

de impactode umidadede intensidade luminosa

Visão geral
O S4-E25D40 é um registrador de vibração compacto que combina um acelerômetro piezoelétrico de alto desempenho, um acelerômetro capacitivo digital e múltiplos sensores ambientais em um invólucro de alumínio. Projetado para testes industriais de vibração e impacto, registra formas de onda com carimbo de tempo e parâmetros ambientais para análise e relatórios.

Especificações principais (resumo)

• Material do invólucro: Alumínio 7075
• Acelerômetro piezoelétrico: ±25 g, amostragem até 20.000 Hz
• Acelerômetro capacitivo digital: ±40 g, amostragem até 4.000 Hz
• Bateria: 250 mAh (recarregável)
• Armazenamento: 8 GB (dados brutos)

Áreas de aplicação

• Detecção e registro de vibrações
• Testes de choque e impacto
• Monitoramento durante transporte e remessa
• Monitoramento sem fio via Wi‑Fi
• Testes ambientais e de qualificação

Recursos do produto
Conveniente

• Sistema de medição autônomo com sensores, armazenamento a bordo e bateria recarregável
• Formato portátil para medições in loco
• Configuração rápida via interface USB

Adaptável

• Múltiplos acelerômetros para ampla faixa dinâmica
• Sensores integrados adicionais (giroscópio, magnetômetro, temperatura, pressão, humidade, luz)
• Condições de ativação e taxas de amostragem programáveis pelo usuário

Confiável

• Invólucro em alumínio resistente para ambientes industriais
• Calibrado com acelerômetro rastreável ao NIST; certificado de calibração disponível
• Capacidade de armazenamento adequada para bilhões de pontos de dados

Especificações dos acelerômetros
Tipo de acelerômetro | Faixa | Taxa de amostragem | Largura de banda | Ruído | Resolução
Piezoelétrico | ±25 g | 20.000 Hz | 5–2.000 Hz | <0,01 gRMS | <0,00125 g
Capacitivo digital | ±40 g | 4.000 Hz | 0–300 Hz | <0,01 gRMS | 0,00008 g

Especificações de sensores adicionais
Sensor | Faixa de medição | Resolução | Taxa de amostragem
Giroscópio | 2000°/s | 0,06 °/s | 0 (off) a 3.200 Hz
Magnetômetro | ±1300 µT | 0,3 µT | 0 (off) a 10 Hz
Temperatura | -40 a 85 °C | 0,01 °C | 0 (off) a 10 Hz
Pressão | 1 a 200 kPa | 1,6 Pa | 0 (off) a 10 Hz
Humidade | 0 a 100 %RH | 0,04 %RH | 0 (off) a 10 Hz
Luz | 0 a >20 µV | <100 mlx | 0 (off) a 4 Hz

Especificações ambientais
Parâmetro | Faixa | Notas
Temperatura de operação | -10 °C a 55 °C (recarga 0 °C a 45 °C) | -
Temperatura de armazenamento recomendada | 0 °C a 25 °C (até 1 ano) | Armazenamento curto prazo: -10 °C a 45 °C (1 mês); -10 °C a 40 °C (3 meses)
Humidade | 0 a 95 %RH (não condensante) | -
Pressão | 20 kPa a 110 kPa (absoluta) | -
Limite de choque | >3.000 g | Ver relatório de choque para detalhes
Suscetibilidade a campo elétrico | 2 MHz a 18 GHz @ 200 V/m | Ver relatório EMI
Suscetibilidade a campo magnético | 30 Hz a 100 kHz | Ver relatório EMI

Bateria & armazenamento (exemplos de desempenho)
Taxa de amostragem | Capacidade de armazenamento / Gravação contínua / Gatilho acc. principal / Gatilho 2º acc. / Gatilho periódico/temporal
100 Hz | 22 dias / 13 horas / 13 horas / 52 horas / 52 dias
1.000 Hz | 9 dias / 12 horas / 13 horas / 52 horas / 49 dias
5.000 Hz | 63 horas / 9 horas / 13 horas / 52 horas / 38 dias
20.000 Hz | 17 horas / 5 horas / 13 horas / 49 horas / 20 dias

Mecânica & dimensões
Massa | 65 g
Material do invólucro | Alumínio 7075
Montagem - parafuso | Parafusos 4-40 (100 in-oz)
Montagem - fita | Fita 3M 950
Comprimento | 76,2 mm (3,00")
Largura | 29,8 mm (1,18")
Espessura | 18,3 mm (0,72")
Proteção de entrada | IP50 (protegido contra pó)

Software & Cloud

• Aplicação enDAQ LAB (gratuita) para configurar sensores, visualizar e exportar dados
• enDAQ CLOUD: upload de dados brutos, geração de relatórios padrão e personalizados, acesso API e opções de armazenamento
• Bibliotecas Python open-source para análise avançada

Acessório
Kit de montagem disponível como acessório (vendido separadamente).

Incluído
Estojo Pelican enDAQ incluído com cada registrador (podem aplicar-se exclusões).

Características técnicas

• Brand: enDAQ
• Model / SKU: S4-E25D40
• Nome principal do produto: S4 Vibration Sensor
• Acelerômetro piezoelétrico: ±25 g; amostragem até 20.000 Hz; banda 5–2.000 Hz
• Acelerômetro capacitivo digital: ±40 g; amostragem até 4.000 Hz; banda 0–300 Hz
• Sensores adicionais: giroscópio, magnetômetro, temperatura, pressão, humidade, luz
• Bateria: 250 mAh (autonomia depende da configuração)
• Armazenamento: 8 GB (capacidade para bilhões de pontos de dados)
• Massa: 65 g
• Material do invólucro: Alumínio 7075
• Dimensões (C×L×A): 76,2 mm × 29,8 mm × 18,3 mm
• Proteção de entrada: IP50 (protegido contra pó)
• Limite de choque: >3.000 g
• Temperatura de operação: -10 °C a 55 °C; recarga 0 °C a 45 °C
• Temperatura de armazenamento recomendada: 0 °C a 25 °C (até 1 ano)
• Humidade: 0 a 95 %RH (não condensante)
• Pressão (absoluta): 20 kPa a 110 kPa
• Preço indicativo (s/ impostos): 3.299,00 USD
