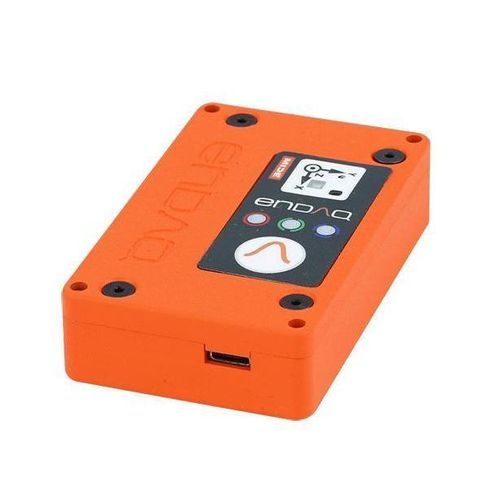

Registrador de dados de vibração S5-E25D40

de impactode umidadede intensidade luminosa

Visão geral
O S5-E25D40 é um registrador compacto de vibração que integra um acelerômetro piezoelétrico de alto desempenho, um acelerômetro capacitivo digital secundário e vários sensores ambientais incorporados. A caixa em alumínio 7075 aumenta a durabilidade e a resposta em frequência. Esta configuração inclui bateria maior para tempos de gravação prolongados.

Descrição curta

• Material do invólucro: Alumínio 7075
• Acelerômetro piezoelétrico: ±25 g
• Acelerômetro capacitivo digital: ±40 g
• Bateria: 850 mAh
• Armazenamento: 8 GB

Recursos do produto
Conveniente:

• Sistema de medição autônomo com sensores, armazenamento local e bateria recarregável
• Formato portátil para testes em campo
• Configuração rápida via interface USB

Adaptável:

• Múltiplos acelerômetros para faixa dinâmica estendida
• Vários sensores ambientais incorporados em uma única unidade
• Condições de ativação e taxas de amostragem programáveis pelo usuário

Confiável:

• Projetado para ambientes exigentes
• Calibrado com acelerômetro rastreável ao NIST (certificado de calibração disponível)
• Capacidade de armazenamento adequada para bilhões de pontos de dados

Especificações dos acelerômetros
Piezoelétrico | Faixa: ±25 g | Taxa de amostragem: 20.000 Hz | Largura de banda: 5 a 2.000 Hz | Ruído: < 0,01 gRMS | Resolução: < 0,00125 g
Capacitivo digital | Faixa: ±40 g | Taxa de amostragem: 4.000 Hz | Largura de banda: 0 a 300 Hz | Ruído: < 0,01 gRMS | Resolução: 0,00008 g

Especificações de sensores adicionais
Microfone | Faixa de medição: 105 dB | Resolução: (não especificada) | Taxa de amostragem: 0 (off) a 20.000 Hz
Localização GPS | Faixa de medição: (não especificada) | Resolução: 2,5 m | Taxa de amostragem: 0 (off) a 1 Hz
Hora GPS | Resolução: 60 ns | Taxa de amostragem: 0 (off) a 1 Hz
Giroscópio | Faixa: 2000°/s | Resolução: 0,06 °/s | Taxa de amostragem: 0 (off) a 3.200 Hz
Magnetômetro | Faixa: ±1300 µT | Resolução: 0,3 µT | Taxa de amostragem: 0 (off) a 10 Hz
Temperatura | Faixa: -40 a 85 °C | Resolução: 0,01 °C | Taxa de amostragem: 0 (off) a 10 Hz
Pressão | Faixa: 1 a 200 kPa | Resolução: 1,6 Pa | Taxa de amostragem: 0 (off) a 10 Hz
Humidade | Faixa: 0 a 100 %RH | Resolução: 0,04 %RH | Taxa de amostragem: 0 (off) a 10 Hz
Luz | Faixa: 0 a >20 uV | Resolução: <100 mlx | Taxa de amostragem: 0 (off) a 4 Hz

Especificações ambientais
Temperatura de operação: -20 °C a 60 °C (-4 °F a 140 °F) | Temperatura de recarga: 10 °C a 45 °C (50 °F a 113 °F)
Temperatura recomendada de armazenamento: -20 °C a 25 °C (-4 °F a 77 °F)
Humidade: 0 a 95 %RH (não condensante)
Pressão (absoluta): 20 kPa a 110 kPa
Limite de choque: > 3.000 g
Suscetibilidade a campo elétrico: 2 MHz a 18 GHz @ 200 V/m
Suscetibilidade a campo magnético: 30 Hz a 100 kHz

Desempenho da bateria & armazenamento (exemplos)
Taxa 100 Hz | Capacidade / Gravação contínua: 22 dias | Trigger acc. principal: 44 horas | 2º trigger acc.: 44 horas | Trigger periódico/tempo: 7 dias | (Alternativo) 177 dias
Taxa 1.000 Hz | Capacidade: 9 dias | Trigger acc. principal: 41 horas | 2º trigger acc.: 44 horas | Trigger periódico/tempo: 7 dias | (Alternativo) 167 dias
Taxa 5.000 Hz | Capacidade: 3 dias | Trigger acc. principal: 30 horas | 2º trigger acc.: 44 horas | Trigger periódico/tempo: 7 dias | (Alternativo) 129 dias
Taxa 20.000 Hz | Capacidade: 17 horas | Trigger acc. principal: 17 horas | 2º trigger acc.: 44 horas | Trigger periódico/tempo: 7 dias | (Alternativo) 68 dias

Dimensões & especificações mecânicas
Massa: 100 gramas
Material do invólucro: Alumínio 7075
Montagem - Parafuso: Parafusos 4-40 (100 in-oz)
Montagem - Fita (Dupla Face): 3M 950 Tape
Comprimento: 76,2 mm (3,00") | Largura: 47,0 mm (1,85") | Espessura: 18,3 mm (0,72")
Proteção de ingresso: IP50 (Protegido contra poeira)

Funcionalidades de software gratuitas
enDAQ LAB:

• Aplicativo autocontido (sem drivers ou instalação)
• Configura sensores enDAQ
• Recursos básicos de relatórios
• Visualiza múltiplos canais simultaneamente
• Visualização rápida dos dados
• Exportação e conversão em lote

enDAQ CLOUD:

• Enviar dados brutos para o Cloud para relatórios padrão e personalizados
• Relatórios padrão pré-configurados
• Métricas avançadas de análise
• Acesso API e opções de armazenamento
• Alertas personalizados ilimitados

Aplicações

• Detecção e registo de vibrações
• Testes de choque e impacto
• Monitorização durante transporte e envio
• Monitorização wireless via Wi‑Fi
• Testes ambientais

Notas
Os acelerômetros piezoelétricos são AC acoplados e podem saturar com pulsos de muito curta duração (largura < 1 ms). Para tais eventos, considerar séries otimizadas para pulsos de curta duração.

Especificações técnicas

• Model / SKU: S5-E25D40
• Brand: enDAQ
• Acelerômetros primários: Piezoelétrico ±25 g; Capacitivo digital ±40 g
• Taxas máximas de amostragem: Piezoelétrico 20.000 Hz; Capacitivo 4.000 Hz
• Bateria: 850 mAh
• Armazenamento: 8 GB
• Massa: 100 g
• Dimensões: 76,2 × 47,0 × 18,3 mm
• Proteção de ingresso: IP50
• Faixa operacional: -20 °C a 60 °C
