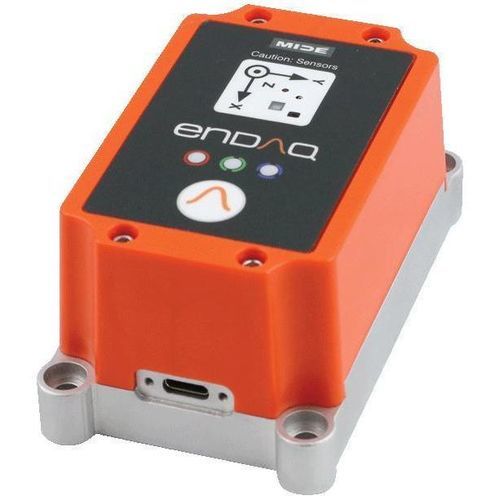

Registrador de dados de vibração W8-D40

de impactode umidadede intensidade luminosa

Visão geral
O W8-D40 (enDAQ) é um gravador de vibração sem fio e sistema de medição autônomo que fornece captura de dados multi-sensor, armazenamento a bordo e bateria recarregável para implantações prolongadas em campo. Suporta carregamentos configuráveis para a nuvem enDAQ via Wi‑Fi e pode operar com conectividade sem fio desativada quando necessário.

Destaques

• Caixa em alumínio 7075
• Acelerômetro capacitivo digital, faixa ±40 g
• Bateria: 4000 mAh (recarregável)
• Armazenamento: 16 GB onboard

Áreas de aplicação

• Detecção de vibração e registro de dados
• Testes de choque e impacto
• Monitoramento de transporte e remessa
• Monitoramento sem fio (Wi‑Fi) e descarregamento de dados em campo
• Testes ambientais e ensaios em ambientes industriais

Recursos do produto

• Autônomo: sensores, armazenamento e bateria integrados em formato portátil; configuração via USB
• Adaptável: múltiplas faixas do acelerômetro e sensores adicionais integrados em uma única unidade; condições de ativação e taxas de amostragem programáveis pelo usuário
• Rastreável: calibrado com acelerômetro rastreável ao NIST; projetado para integridade dos dados em ambientes exigentes

Especificações do acelerômetro
Tipo de acelerômetro: capacitivo digital
Faixa: ±40 g
Taxa máxima de amostragem: 4.000 Hz
Largura de banda: 0–300 Hz
Ruído: < 0,01 gRMS
Resolução: 0,00008 g

Especificações de sensores adicionais
Microfone — Faixa de medição: 105 dB — Taxa de amostragem: 0 (off) a 20.000 Hz
GPS localização — Resolução: 2,5 m — Taxa de amostragem: 0 (off) a 1 Hz
GPS tempo — Resolução: 60 ns — Taxa de amostragem: 0 (off) a 1 Hz
Giroscópio — Faixa: 2000 °/s — Resolução: 0,06 °/s — Taxa de amostragem: 0 (off) a 3.200 Hz
Magnetômetro — Faixa: ±1300 µT — Resolução: 0,3 µT — Taxa de amostragem: 0 (off) a 10 Hz
Temperatura — Faixa: -40 a 85 °C — Resolução: 0,01 °C — Taxa de amostragem: 0 (off) a 10 Hz
Pressão — Faixa: 1 a 200 kPa — Resolução: 1,6 Pa — Taxa de amostragem: 0 (off) a 10 Hz
Humidade — Faixa: 0 a 100 %RH — Resolução: 0,04 %RH — Taxa de amostragem: 0 (off) a 10 Hz
Luz — Faixa: 0 a >20 µV — Resolução: <100 mlx — Taxa de amostragem: 0 (off) a 4 Hz

Especificações ambientais
Temperatura de funcionamento: -40 °C a 80 °C (-40 °F a 176 °F)
Temperatura de recarga: -30 °C a 85 °C (-22 °F a 185 °F)
Temperatura de armazenamento recomendada: 15 °C a 30 °C (permitido: -40 °C a 85 °C)
Humidade: 0 a 95 %RH (sem condensação)
Pressão (absoluta): 20 kPa a 110 kPa (2,9 psi a 16,0 psi)
Limite de choque: 500 g a 0–40 °C; 100 g a -40 a 80 °C
EMC: sem susceptibilidade a campo elétrico 2 MHz–18 GHz @ 200 V/m (ver relatório EMI); sem susceptibilidade a campo magnético 30 Hz–100 kHz (ver relatório EMI)

Desempenho de bateria & armazenamento (exemplos)
Taxa de amostragem / Capacidade de armazenamento / Gravação contínua / Trigger acc. principal / 2º trigger acc. / Trigger periódico/tempo
50 Hz — 64 dias — 11 dias — 35 dias — — 2,8 anos
200 Hz — 40 dias — 11 dias — 35 dias — — 2,8 anos
800 Hz — 15 dias — 10 dias — 35 dias — — 2,6 anos
4.000 Hz — 4 dias — 8 dias — 35 dias — — 2,3 anos
Nota: autonomia depende fortemente da configuração (taxas de sensores, triggers), idade da bateria e temperatura.

Mecânica & dimensões
Massa: 250 g
Material do invólucro: base em alumínio, tampa em policarbonato
Montagem — Parafuso: parafusos 10‑32 (23 ft‑lb)
Montagem — Fita (dupla face): 3M 950 Tape
Comprimento: 99,8 mm (3,93")
Largura: 58,6 mm (2,31")
Espessura: 45,6 mm (1,80")
Proteção de entrada: IP50 (protegido contra poeira)

Especificações técnicas

• Modelo: W8-D40
• Marca: enDAQ
• Acelerômetro: capacitivo digital, ±40 g, até 4.000 Hz de amostragem
• Bateria: 4.000 mAh (recarregável)
• Armazenamento: 16 GB onboard
• Sensores integrados: microfone, GPS, giroscópio, magnetômetro, temperatura, pressão, humidade, luz
• Temperatura de funcionamento: -40 °C a 80 °C
• Tolerância a choque: até 500 g (0–40 °C)
• Massa: 250 g
• Dimensões: 99,8 × 58,6 × 45,6 mm
• Proteção de entrada: IP50
