Acoplamento por fricção 500-3

para arcom medição de torque

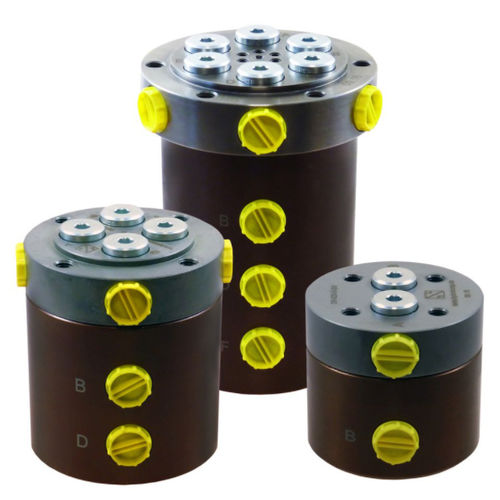

Acoplamentos rotativos sem/com recirculação de fugas Os acoplamentos rotativos transferem óleo hidráulico de uma peça fixa para uma peça rotativa da máquina. A montagem é efectuada no eixo de rotação do subconjunto. Dependendo do número de níveis de junção, podem ser ligados vários elementos hidráulicos de ação simples ou de ação dupla. Em princípio, o acoplamento rotativo só é adequado para óleo hidráulico. Se for necessário transferir pneumáticos, podem ser utilizados os elementos catalogados, desde que o ar seja filtrado e lubrificado para garantir a lubrificação das juntas e a proteção contra a corrosão. Na fase de projeto, é necessário ter em conta que o movimento de rotação é obstruído pela fricção do vedante. Este arrastamento por fricção depende da pressão e deve ser considerado para o binário de acionamento da mesa rotativa. A informação correspondente pode ser encontrada nos diagramas de reling que mostram os binários de arranque existentes quando todos os níveis de junção estão pressurizados. Caraterísticas especiais: ligações axiais e radiais no pistão disponível sem e com recirculação de fugas adequado para sistemas pneumáticos e hidráulicos combinável com sistemas de acoplamento múltiplo (KDS) combinável com anéis colectores eléctricos em versão especial modelos padrão e especiais disponíveis Instruções de utilização importantes: Para as condições de funcionamento, a pressão de serviço e o binário devem estar alinhados. Ver os diagramas na folha de dados 500-3. Instruções de montagem: O acoplamento rotativo deve ser montado de modo a que o elemento fixo ou rotativo não seja afetado por um momento transversal.
