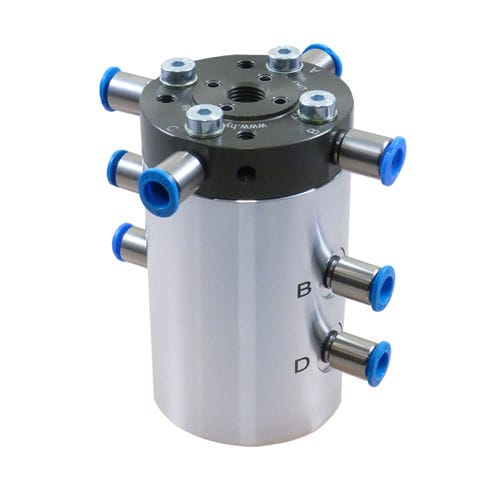

Acoplamento para ar 800-1

com medição de torque

Os acoplamentos rotativos para pneumática transferem ar comprimido de uma peça fixa para uma peça rotativa da máquina. A montagem é efectuada no eixo de rotação do componente. Para isso, oferecemos versões com passagens simples, duplas e quatro passagens. Os acoplamentos rotativos para pneumática podem ser combinados com casquilhos eléctricos através de anéis deslizantes para 6, 12, 18 ou 24 fios a 24 Vdc e 2A. Caraterísticas especiais: em alumínio de alta resistência (alojamento do anel deslizante em plástico resistente) fabricado em alumínio de alta resistência peso leve pneumática e eletrónica combináveis com rolamentos de esferas modelos standard e especiais disponíveis Instruções de montagem: O acoplamento rotativo deve ser montado de forma a não aplicar um momento de flexão no componente fixo ou rotativo. Foi comprovado que é eficaz aparafusar o pistão rotativo (rotativo) com as ligações juntamente com os dispositivos pneumáticos e fixar a caixa de suporte apenas contra torção (não iniciar forças de apoio). Exemplo de montagem: 1. dispositivo pneumático 2. tubagem 3. fixação com parafusos riggid 4. tubo de mangueira 5. distância 6. suporte de binário Diâmetro nominal: 3 Pressão de funcionamento: pmax. 10 bar Temperatura de funcionamento: de -10°C até +60°C Passagens: simples, dupla e quádrupla passagem (pneumática) Binário: binário de arranque de 0,4 Nm até 1,1 Nm Velocidade de rotação: máx. 60 1/min Orifícios: rosca M5, radial no interior da caixa, radial e axial no interior do pistão Versão: sem e com casquilho elétrico
