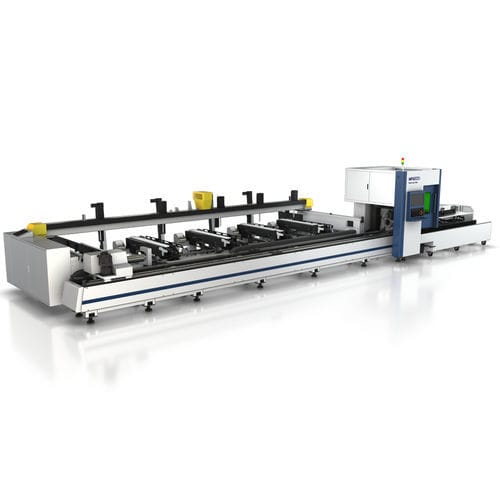

Máquina de corte a laser de fibra MP6022D

para metaisde tubosCNC

Visão Geral
A série MP6022D da Hymson é uma solução de corte a laser por fibra para tubos, concebida para operações produtivas com elevada eficiência e precisão. Suporta configurações de alimentação semiautomática e totalmente automática conforme a necessidade da linha de produção.

Principais vantagens

• Alta velocidade e elevada precisão para o corte de tubos de pequeno e médio porte
• Mandril pneumático totalmente selado para fixação estável e melhor proteção contra poeira
• Software de aninhamento standard para otimizar o aproveitamento do material
• Sistema FSCUT profissional que integra funções específicas de corte de tubos
• Opções de carregamento semiautomático ou totalmente automático para reduzir mão de obra
• Opção de tratamento de cauda curta para maximizar a utilização do tubo

Estrutura da máquina
Construção soldada chapa‑tubo; o corpo principal é recozido para eliminar tensões internas. Planicidade/retidão da superfície guia ≤0,05 mm; rugosidade máx. 0,8.

Mandril pneumático totalmente selado
Mandril de alta precisão com curso completo, elevada força de fixação, grande curso, baixa inércia rotacional e alta velocidade de rotação. O mandril traseiro possui estrutura totalmente selada para prevenção de poeira.

Suporte auxiliar
Rodas de diâmetro variável evitam oscilações do tubo em rotações de alta velocidade, asseguram a precisão de rotação durante o corte e fornecem orientação e suporte durante a alimentação.

Mecanismo de descarga
Mecanismo de descarga com plataforma basculante elevável tipo servo para reduzir oscilações durante a rotação e adaptar‑se automaticamente a diferentes tamanhos de tubo, melhorando a eficiência de descarga.

Configuração MP6022D — Carregamento semiautomático

• Tubos circulares: φ15 mm ~ φ120 mm
• Tubos quadrados/retangulares: □15 mm ~ □120 mm
• Comprimento de carregamento: 6200 mm
• Peso máximo de carregamento: 500 kg
• Espaço no chão indicativo: 7000 mm x 3000 mm

Configuração MP6022D — Carregamento totalmente automático

• Tubos circulares: φ15 mm ~ φ180 mm
• Tubos quadrados/retangulares: □15 mm ~ □140 mm
• Comprimento de carregamento: 3000–6200 mm
• Peso máximo de carregamento: 2000 kg
• Espaço no chão indicativo: 8000 mm x 4000 mm

Sistema CNC
Sistema de controlo FSCUT (base Windows 10) com comunicação EtherCAT. Interface tátil simples e operação facilitada por teclado e rato sem fios.

Por que escolher Hymson

• Sistema inteligente de extração de poeira localizado na zona de corte
• Controlo inteligente de gás: poupança até 50%
• Auto‑focagem rápida e precisa
• Lubrificação totalmente automática para engrenagens e cremalheiras
• Instalação, formação e suporte por engenheiros formados na fábrica

Índices de desempenho / especificações técnicas

• Modelo: MP‑6022D / MP6022D
• Intervalo de tubos (Carregamento totalmente automático): Circulares Φ15–Φ180 mm; Quadrados/rectangulares □15–□140 mm
• Intervalo de tubos (Carregamento manual): Circulares Φ10–Φ220 mm; Quadrados/rectangulares □10–□150 mm
• Comprimento do resíduo de corte: ≥210 mm / 100 mm
• Peso máximo por tubo: 300 kg
• Espaço típico: 12000 mm x 3000 mm (varia conforme configuração)
• Velocidade de posicionamento X/Y: 60 m/min; aceleração: 1,0 g; precisão: 0,03 mm
• Velocidade de posicionamento Z: 60 m/min; aceleração: 2 g; precisão: 0,03 mm
• Eixos B1/B2: rotação infinita 100 rpm; aceleração angular 100 rad/s²
