Máquina de corte a laser de fibra MP-6012D
para metaisde tubosCNC

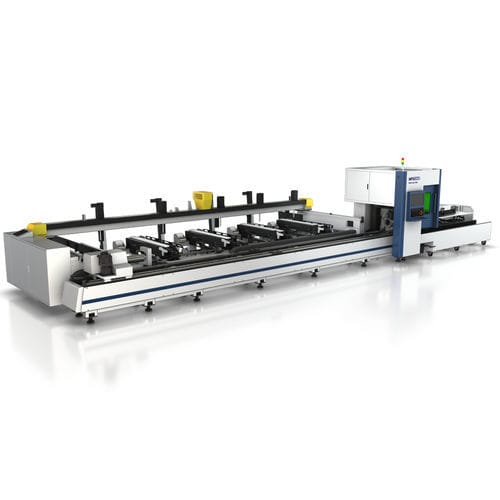

Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC
Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC
Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC - imagem - 2
Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC - imagem - 3
Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC - imagem - 4
Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC - imagem - 5
Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC - imagem - 6
Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC - imagem - 7
Máquina de corte a laser de fibra - MP-6012D - HYMSON LASER - para metais / de tubos / CNC - imagem - 8
Guardar nos favoritos
Comparar

Características

Tecnologia
a laser de fibra
Material trabalhado
para metais
Formato das peças de trabalho
de tubos
Tipo de controle
CNC
Aplicações
para aplicações industriais
Sistema de carga das peças
de carga manual, de carga automática
Características de construção
de grande formato
Outras características
semiautomática, de alta precisão, de alta velocidade, de alto rendimento, com servomotor
Curso X

3.000 mm, 6.200 mm
(118,11 in, 244,09 in)

Diâmetro dos tubos

MÁX: 120 mm
(5 in)

MÍN: 10 mm
(0 in)

Velocidade de corte

1 m/s
(3,281 ft/s)

Repetibilidade

0,03 mm
(0,0012 in)

Aceleração

11,77 m/s², 19,61 m/s²
(38,62 ft/s², 64,34 ft/s²)

Comprimento total

MÁX: 12.000 mm
(472 in)

MÍN: 7.000 mm
(276 in)

Largura total

MÁX: 4.000 mm
(157 in)

MÍN: 3.000 mm
(118 in)

Peso

150 kg
(330,69 lb)

Capacidade de carga

MÁX: 2.000 kg
(4.409,2 lb)

MÍN: 500 kg
(1.102,3 lb)

Descrição

Apresentação
  • A máquina de corte a laser de fibra para tubos MP6012D da Hymson é uma solução melhorada para processamento a laser de alta eficiência e corte de tubos de precisão em produção industrial.


Principais características
  • Alta velocidade, alta eficiência e alta precisão para corte de tubos pequenos e médios.
  • Mandril pneumático totalmente selado para maior estabilidade, precisão e proteção contra poeira.
  • Software de nesting padrão e sistema profissional de corte de tubos FSCUT para programação e usinagem eficientes.
  • Opções de sistemas de carregamento semi-automático ou totalmente automático e manuseio de cauda curta para maximizar a utilização do material e reduzir mão de obra.


Estrutura da máquina
  • Estrutura de soldagem chapa-tubo; corpo principal soldado e recozido para eliminar tensões internas.
  • Planicidade e retitude da superfície guia ≤0,05 mm; rugosidade máxima da superfície 0,8.


Mandril pneumático totalmente selado
  • Mandril de curso total e alta precisão com grande força de fixação, grande curso, baixa inércia rotacional e alta velocidade de rotação.
  • Mandril traseiro com estrutura totalmente selada para melhorar a proteção contra poeira e a confiabilidade.


Suporte auxiliar
  • Rodas de suporte de diâmetro variável evitam oscilações do tubo durante a rotação em alta velocidade e garantem a precisão de rotação durante o corte.
  • Fornece orientação e suporte durante o abastecimento para transferência estável do material.


Mecanismo de descarga
  • Plataforma de viragem elevatória tipo servo que reduz oscilações durante a rotação e adapta-se automaticamente a diferentes tamanhos de tubos, melhorando a eficiência de descarga.


Configurações de carregamento
MP6012D — Carregamento semi-automático
  • Tubos circulares: φ15 mm ~ φ80 mm
  • Tubos quadrados/retangulares: □15 mm ~ □80 mm
  • Comprimento de carregamento: 6200 mm
  • Peso máximo de carregamento: 500 kg
  • Área ocupada (semi-auto): 7000 mm x 3000 mm


MP6012D — Carregamento totalmente automático
  • Tubos circulares: φ15 mm ~ φ80 mm
  • Tubos quadrados/retangulares: □15 mm ~ □80 mm
  • Comprimento de carregamento: 3000–6200 mm
  • Peso máximo de carregamento: 2000 kg
  • Área ocupada (full-auto): 8000 mm x 4000 mm


Sistemas de controlo e operação
  • Sistema de controlo FSCUT desenvolvido com base no Windows 10, comunicação via EtherCAT e integração de módulos específicos para corte a laser de tubos.
  • Interface simples, ecrã tátil, teclado e rato sem fios para operação intuitiva.


Índices de desempenho (itens-chave)
  • Modelo: MP-6012D
  • Diâmetro carga automática (circular): φ15 mm–φ80 mm
  • Diâmetro carga manual (circular): Φ10 mm–Φ120 mm
  • Tubos quadrados/retangulares: □15 mm–□80 mm (auto), 10 mm–□80 mm (manual)
  • Comprimento do resíduo de corte: ≥200 mm / 60 mm
  • Peso máximo de um único tubo: 150 kg
  • Área da máquina (exemplo): 12000 mm x 3000 mm
  • Velocidade de posicionamento X/Y: 60 m/min; aceleração: 1,2 g; precisão: 0,03 mm
  • Velocidade de posicionamento Z: 60 m/min; aceleração: 2 g; precisão: 0,03 mm
  • Eixos B1/B2: rotação infinita até 150 rpm; aceleração angular 120 rad/s²


Diferenciais Hymson
  • Sistema inteligente de exaustão de pó focado na área de corte para melhorar a ventilação.
  • Sistema inteligente de controlo de gás: economia de gás até 50%.
  • Auto-foco para ajuste rápido e preciso do feixe.
  • Sistema de lubrificação totalmente automático para baixa manutenção.
  • Instalação, formação e suporte fornecidos por engenheiros formados na fábrica.


Especificações técnicas
  • Modelo: MP6012D (MP-6012D)
  • Aplicação: corte a laser de fibra para tubos circulares, quadrados e rectangulares
  • Diâmetro carga automática (circular): φ15 mm–φ80 mm
  • Diâmetro carga manual (circular): Φ10 mm–Φ120 mm
  • Tamanho tubos quadrados/rectangulares: □15 mm–□80 mm (auto), 10 mm–□80 mm (manual)
  • Comprimento de carregamento (semi-auto): 6200 mm
  • Comprimento de carregamento (full-auto): 3000–6200 mm
  • Peso máximo de um tubo: 150 kg
  • Capacidade de carga (semi-auto): 500 kg; (full-auto): 2000 kg
  • Área e desempenho: ver itens acima
  • Sistema de controlo: FSCUT (Windows 10, EtherCAT)
  • Opções: sistemas de carregamento semi/automáticos, manuseio de cauda curta, etc.
