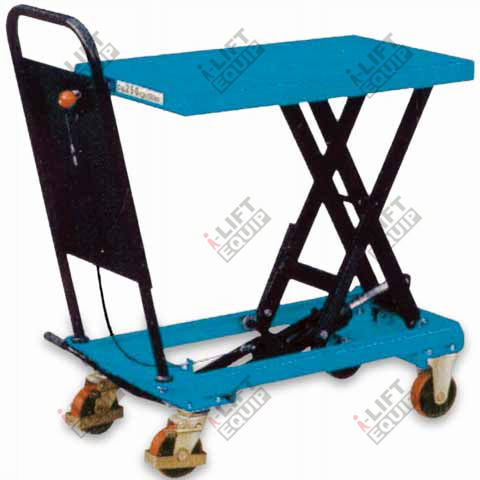

Mesa elevatória tipo tesoura QT series

hidráulicamóvel

Visão geral

• Gama que abrange capacidades de 150 kg a 1000 kg.
• Novo design em conformidade com a norma EN1570:1999.
• Sistema hidráulico que assegura uma taxa de descida contínua e constante, independente do peso da carga; aumenta a segurança do operador e protege a carga.
• Configuração móvel com roda de carga frontal e roda de direção Ø150 mm; variantes com elevação estendida (D) e mesa maior (L) estão disponíveis.

Modelos / Mesa
i-LIFT NO. | Modelo | Capacidade kg(lb.) | Tamanho da mesa mm(in.) | Altura da mesa (Min./Max.) mm(in.) | Roda de carga frontal mm(in.) | Roda de direção mm(in.)
1314001 | QT15 | 150 (330) | 700×450 (27.6×17.7) | 265/755 (10.4/29.7) | Ø150 (Ø6) | Ø150 (Ø6)
1314002 | QT25 | 250 (550) | 830×500 (32.7×19.7) | 330/910 (13/35.8) | Ø150 (Ø6) | Ø150 (Ø6)
1314003 | QT50 | 500 (1100) | 1010×520 (39.8×20.5) | 435/1000 (17.1/39.4) | Ø150 (Ø6) | Ø150 (Ø6)
1314004 | QT75 | 750 (1650) | 1010×520 (39.8×20.5) | 442/1000 (17.4/39.4) | Ø150 (Ø6) | Ø150 (Ø6)
1314005 | QT100 | 1000 (2200) | 1010×520 (39.8×20.5) | 445/950 (17.5/37.4) | Ø150 (Ø6) | Ø150 (Ø6)
1314006 | QT30D | 300 (660) | 1010×520 (39.8×20.5) | 435/1585 (17.1/62) | Ø150 (Ø6) | Ø150 (Ø6)
1314007 | QT50D | 500 (1100) | 1010×520 (39.8×20.5) | 440/1580 (17.3/62.2) | Ø150 (Ø6) | Ø150 (Ø6)
1314008 | QT80D | 800 (1760) | 1010×520 (39.8×20.5) | 470/1410 (18.5/55.5) | Ø150 (Ø6) | Ø150 (Ø6)
1314009 | QT50L | 500 (1100) | 1525×620 (60×24.4) | 400/1100 (15.7/43.3) | Ø150 (Ø6) | Ø150 (Ø6)

Especificações técnicas

• QT15 (i-LIFT NO. 1314001): Capacidade 150 kg (330 lb.); Tamanho da mesa 700×450 mm (27.6×17.7 in); Altura min/max 265 / 755 mm (10.4 / 29.7 in); Rodas Ø150 mm (Ø6 in).
• QT25 (i-LIFT NO. 1314002): Capacidade 250 kg (550 lb.); Tamanho da mesa 830×500 mm (32.7×19.7 in); Altura min/max 330 / 910 mm (13 / 35.8 in); Rodas Ø150 mm (Ø6 in).
• QT50 (i-LIFT NO. 1314003): Capacidade 500 kg (1100 lb.); Tamanho da mesa 1010×520 mm (39.8×20.5 in); Altura min/max 435 / 1000 mm (17.1 / 39.4 in); Rodas Ø150 mm (Ø6 in).
• QT75 (i-LIFT NO. 1314004): Capacidade 750 kg (1650 lb.); Tamanho da mesa 1010×520 mm (39.8×20.5 in); Altura min/max 442 / 1000 mm (17.4 / 39.4 in); Rodas Ø150 mm (Ø6 in).
• QT100 (i-LIFT NO. 1314005): Capacidade 1000 kg (2200 lb.); Tamanho da mesa 1010×520 mm (39.8×20.5 in); Altura min/max 445 / 950 mm (17.5 / 37.4 in); Rodas Ø150 mm (Ø6 in).
• QT30D (i-LIFT NO. 1314006): Capacidade 300 kg (660 lb.); Tamanho da mesa 1010×520 mm (39.8×20.5 in); Altura min/max 435 / 1585 mm (17.1 / 62.0 in); Rodas Ø150 mm (Ø6 in).
• QT50D (i-LIFT NO. 1314007): Capacidade 500 kg (1100 lb.); Tamanho da mesa 1010×520 mm (39.8×20.5 in); Altura min/max 440 / 1580 mm (17.3 / 62.2 in); Rodas Ø150 mm (Ø6 in).
• QT80D (i-LIFT NO. 1314008): Capacidade 800 kg (1760 lb.); Tamanho da mesa 1010×520 mm (39.8×20.5 in); Altura min/max 470 / 1410 mm (18.5 / 55.5 in); Rodas Ø150 mm (Ø6 in).
• QT50L (i-LIFT NO. 1314009): Capacidade 500 kg (1100 lb.); Tamanho da mesa 1525×620 mm (60×24.4 in); Altura min/max 400 / 1100 mm (15.7 / 43.3 in); Rodas Ø150 mm (Ø6 in).
