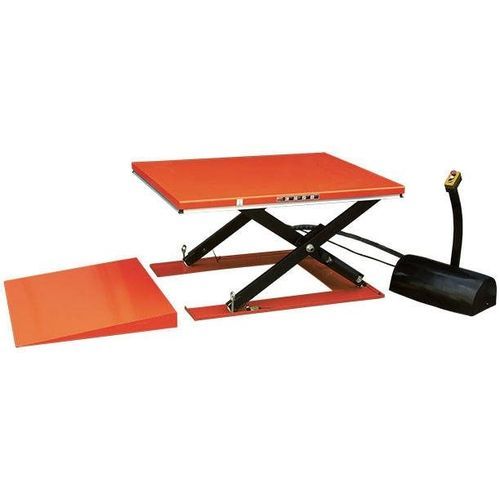

Mesa elevatória tipo tesoura HY series

elétricahidráulicaeletro-hidráulica

Visão geral
A mesa elevatória elétrica de perfil baixo HY-Series é uma mesa de tesoura projetada para manuseio eficiente de paletes e operações ergonômicas de carga/descarga quando a instalação em fossa não é viável. Com capacidades de 1 a 2 toneladas métricas e altura rebaixada muito baixa (85–105 mm), oferece integração compacta, acionamento hidráulico fiável e conformidade com normas de segurança industriais (EN1570). Montada com componentes premium, incluindo unidade hidráulica Bucher e controlo 24 V, assegura elevação estável e operação segura ao utilizador.

Detalhes

• Mesa elevatória de tesoura perfil baixo, capacidade 1–2 toneladas (1000–2000 kg)
• Dez modelos padrão com diferentes tamanhos de plataforma e capacidades
• Mecanismo de tesoura robusto com rolos e buchas autolubrificantes
• Equipada com bomba eletro-hidráulica Bucher
• Recursos de segurança: conformidade EN1570, folga de segurança para evitar esmagamento, válvula de rutura de mangueira, barras de segurança e interruptor de limite superior
• Controlo: tensão de 24 V, comando de punho com botão e interruptor de presença; comando manual com cabo de 3 m
• Acessos para manutenção e fim de curso superior incluídos
• Vídeo de demonstração disponível no canal YouTube do fabricante

Opções

• Sistema de controlo de posição (especificar faixa de ajuste ao encomendar)
• Alimentação monofásica 220 V

Modelos
HY2002 | 2000 kg (4400 lb) | Rebaixada 105 mm (4.1 in) | Elevada 870 mm (34.3 in) | Plataforma 1600 x 1000 mm (63 x 40 in) | Tempo de elevação 35 s
HY2001 | 2000 kg (4400 lb) | Rebaixada 105 mm (4.1 in) | Elevada 870 mm (34.3 in) | Plataforma 1600 x 1200 mm (63 x 47.2 in) | Tempo de elevação 35 s
HY1503 | 1500 kg (3300 lb) | Rebaixada 85 mm (3.3 in) | Elevada 860 mm (33.9 in) | Plataforma 1600 x 1200 mm (63 x 47.2 in) | Tempo de elevação 30 s
HY1502 | 1500 kg (3300 lb) | Rebaixada 85 mm (3.3 in) | Elevada 860 mm (33.9 in) | Plataforma 1600 x 1000 mm (63 x 40 in) | Tempo de elevação 30 s
HY1501 | 1500 kg (3300 lb) | Rebaixada 85 mm (3.3 in) | Elevada 860 mm (33.9 in) | Plataforma 1600 x 800 mm (63 x 31.5 in) | Tempo de elevação 30 s
HY1005 | 1000 kg (2200 lb) | Rebaixada 85 mm (3.3 in) | Elevada 860 mm (33.9 in) | Plataforma 1600 x 1000 mm (63 x 40 in) | Tempo de elevação 25 s
HY1004 | 1000 kg (2200 lb) | Rebaixada 85 mm (3.3 in) | Elevada 860 mm (33.9 in) | Plataforma 1600 x 800 mm (63 x 31.5 in) | Tempo de elevação 25 s
HY1003 | 1000 kg (2200 lb) | Rebaixada 85 mm (3.3 in) | Elevada 860 mm (33.9 in) | Plataforma 1450 x 800 mm (57.1 x 31.5 in) | Tempo de elevação 25 s
HY1002 | 1000 kg (2200 lb) | Rebaixada 85 mm (3.3 in) | Elevada 860 mm (33.9 in) | Plataforma 1600 x 1140 mm (63 x 44.9 in) | Tempo de elevação 25 s
HY1001 | 1000 kg (2200 lb) | Rebaixada 85 mm (3.3 in) | Elevada 860 mm (33.9 in) | Plataforma 1450 x 1140 mm (57.1 x 44.9 in) | Tempo de elevação 25 s

Especificações técnicas

• Intervalo de capacidade: 1000–2000 kg (1–2 toneladas métricas)
• Altura fechada: 85–105 mm dependendo do modelo
• Altura elevada: tipicamente 860–870 mm dependendo do modelo
• Tamanhos de plataforma: de 1450 x 800 mm a 1600 x 1200 mm (equivalentes em polegadas indicados)
• Tempo de elevação: 25–35 s dependendo do modelo
• Unidade hidráulica: bomba eletro-hidráulica Bucher
• Sistema de controlo: 24 V, comando de punho com interruptor de presença; comando manual com cabo de 3 m
• Segurança: conformidade EN1570, válvula de rutura de mangueira, barras de segurança, interruptor de limite superior, folga de segurança anti-esmagamento
• Mecânica: rolos e buchas autolubrificantes
• Número de modelos padrão: 10
• Opções: alimentação 220 V monofásica e sistema de controlo de posição
