Sistema de medição para cabos VCPX5

de diâmetrode geometriadimensional

Visão geral

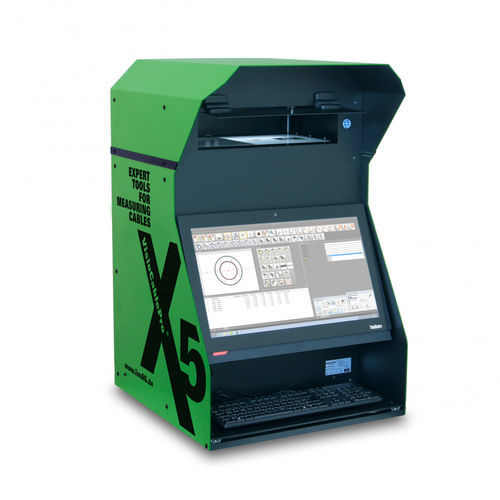

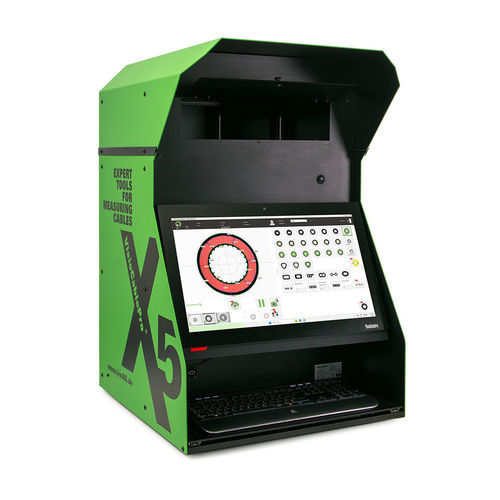

O equipamento de medição de cabos VCPX5 é projetado para medições geométricas de isolamentos e revestimentos. Mede amostras de cabo com diâmetro externo até 200 mm. Número do artigo: 401.0020.07

Descrição breve
O VCPX5 permite medições geométricas rápidas e de alta precisão na produção de cabos. Com construção robusta e operação simples, acomoda amostras de muito pequenas a muito grandes conforme a configuração óptica escolhida. Uma porta USB integrada facilita a ligação a dispositivos externos.

Detalhes do equipamento

• Tamanho do objeto / faixa de medição até 200 mm (personalizações maiores possíveis)
• Processo de medição rápido e muito simples
• Treinamento mínimo necessário (instrução do operador cerca de 15 minutos sem base de dados específica do cliente)
• Software compatível: VELOX (medição), ProCable3 (sistema CAQ)
• Conetividade com diversos sistemas CAQ externos possível (CIQ-AESA, ADVARIS, QDA-ASI-DATAMYTE, QUASAR, etc.)
• Sem possibilidade de intervenção do operador no foco óptico pré-ajustado; iluminação automática e inteligente
• Resistente a impactos e vibrações graças à disposição otimizada dos sensores e distribuição equilibrada de peso
• O software de medição suporta múltiplos níveis de operador (produção, laboratório, administrador, serviço)
• Componentes padronizados garantem segurança de fornecimento e prazos de entrega reduzidos
• Ligação fácil a dispositivos externos

Especificações técnicas
Dimensões (L x P x A): 600 x 560 x 910 mm
Peso: 54 kg
Tensão de alimentação: 100 - 240 V / 50 - 60 Hz
Consumo: máx. 100 W
Resolução: corresponde a 0,1% do campo de imagem
Iluminação: iluminação inteligente e automática
Câmera*: configurável 1–3 câmaras, alta resolução
Faixa de medição: até 200 mm diâmetro externo
Normas: IEC 60811-201; -202; -203; LV112 (A Factor); ICEA S-94-649

* A configuração mais adequada só pode ser determinada com os diâmetros exteriores mínimo e máximo das suas amostras
