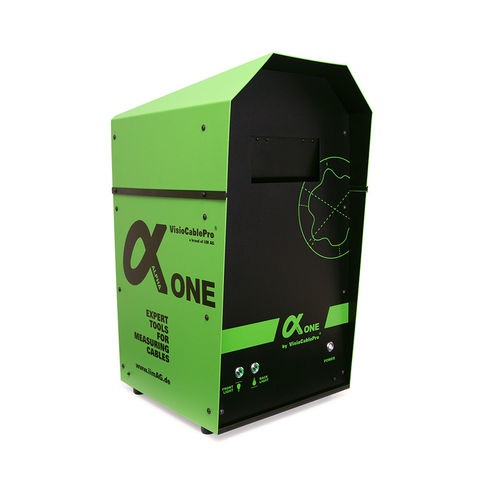

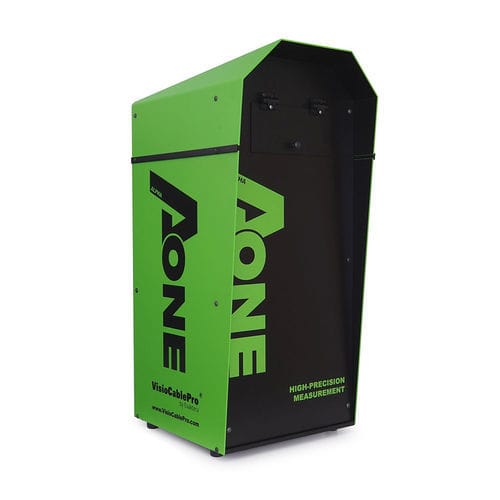

Dispositivo de medição dimensional AlphaOne

Visão geral do produto
AlphaOne é um equipamento compacto e de alta precisão para medição de seção transversal de cabos e mangueiras, concebido para integração em linhas de produção e para reforçar os processos de garantia de qualidade.

Área de aplicação

• Medição de seção transversal de cabos e mangueiras com alta precisão
• Desenvolvido para uso direto em linhas de produção (linha de condutor, linha de cobertura, etc.)

Detalhes do equipamento

• Campo de visão configurável conforme a linha de produção
• Medidas rápidas e fáceis com o software VELOX (incluído)
• Compatível com todo o software de base de dados da família VCP
• Conexão possível com diversos sistemas CAQ externos
• Projeto robusto e operação simples e intuitiva
• Iluminação automática inteligente controlada por software e foco fixo — operação totalmente automática sem interferência do operador
• Resistente a choques e vibrações graças à disposição otimizada dos sensores e à distribuição de peso
• Software com múltiplos níveis de operador (produção, laboratório, administrador, serviço)
• Componentes padronizados para garantir disponibilidade e prazos de entrega reduzidos
• Integração fácil com dispositivos externos; baixo esforço de treinamento

Opcional
AlphaOne opcionalmente fornecido com PC All‑In‑One Windows

Exemplos de configurações

• 401.040.01 - VCPALPHAONE-2MM (diâmetro máximo da amostra = 2 mm)
• 401.040.02 - VCPALPHAONE-5MM (max = 5 mm)
• 401.040.03 - VCPALPHAONE-9MM (max = 9 mm)
• 401.040.04 - VCPALPHAONE-12MM (max = 12 mm)
• 401.040.08 - VCPALPHAONE-95MM (max = 95 mm)

Detalhes técnicos
Dimensões (L x C x A): 390 x 470 x 890 mm
Peso: 28 kg
Tensão de alimentação: 100–240 V, 50–60 Hz
Consumo: 100 W máx.
Resolução: corresponde a 0,1% do campo de imagem
Iluminação: iluminação inteligente e automática
Câmera: solução personalizada, 1 câmera de alta resolução
Faixa de medição: até 200 mm de diâmetro externo máximo

Características / especificações técnicas

• Nome do modelo: AlphaOne
• Função: medição de seção transversal de amostras de cabos e mangueiras (compatível com linhas de produção)
• Diâmetro externo máximo mensurável: até 200 mm conforme configuração
• Software incluído: VELOX
• Compatibilidade: bases de dados VCP; conexão a sistemas CAQ externos
• Iluminação / foco: iluminação automática controlada por software, foco fixo, modo totalmente automático
• Câmera: configuração personalizada, 1 câmera
• Resolução: ≈ 0,1% do campo de imagem
• Alimentação: 100–240 V, 50–60 Hz; 100 W máx.
• Dimensões: 390 x 470 x 890 mm
• Peso: 28 kg
• Projeto: robusto e resistente a vibrações
• Operação: interface intuitiva, níveis de operador configuráveis
• Assistência e fornecimento: componentes padronizados, integração simples, baixo esforço de formação
