Trocador de ferramentas manual

para robôspara robô colaborativocom comando manual

Visão geral

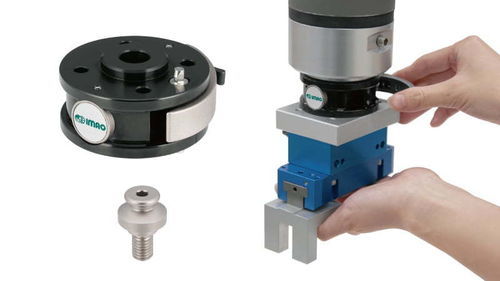

Os trocadores de ferramentas One-Touch são módulos de troca de ferramentas manuais projetados para robôs colaborativos. Permitem trocas rápidas e confiáveis com uma simples ação de alavanca, com clique tátil e trava de segurança integrada. A interface por pino de aperto suporta uma ampla gama de ferramentas e efetores finais, minimizando os requisitos no lado da ferramenta e simplificando a integração em diferentes sistemas robóticos.

Operação manual simples
As trocas de ferramenta são realizadas com uma única alavanca — não requerem fornecimento de ar, fiação ou ferramentas especiais. O clique tátil confirma o travamento seguro, e a trava de segurança integrada reduz o risco de liberação acidental durante intervenções manuais.

Mecanismo de travamento seguro
Mandíbulas de aperto cônicas de ambos os lados engatam o pino cônico, proporcionando fixação forte com baixa força na alavanca. O projeto baseia-se em princípios comprovados de fixação para garantir desempenho de travamento consistente e repetível para aplicações industriais.

Projeto de ferramentaria flexível
A interface simples por pino de aperto permite integração com muitos tipos de ferramentas e efetores mantendo geometria mínima no lado da ferramenta. Essa flexibilidade facilita o projeto das ferramentas e a adaptação a diferentes modelos de robôs.

Ferramentaria econômica
Como o lado da ferramenta requer apenas um pino de aperto básico (sem conectores complexos), a ferramentaria pode ser fabricada com menos componentes, reduzindo custo e complexidade em configurações multi-ferramenta.

Linha

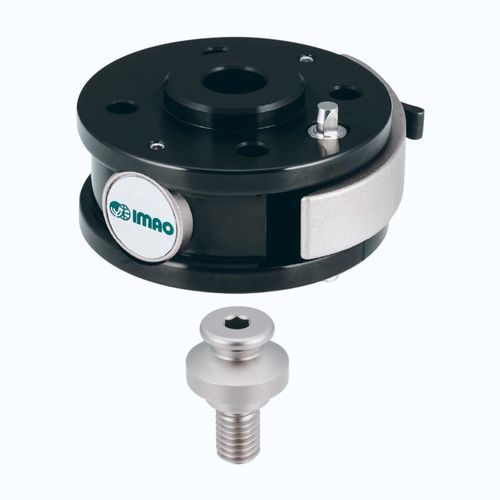

• Módulo lado robô — QRMTC: Montagem direta em flanges de robô ISO 9409-1-31.5-4-M5 e ISO 9409-1-50-4-M6; trava de segurança acionada por alavanca; mandíbulas de aperto cônicas de ambos os lados.
• Pino de aperto lado ferramenta — QRMTC-M: Opções de rosca de montagem M6 e M8; interface de pino simples e compacta; fácil integração em ferramentaria personalizada.

Multimídia
Vídeos de demonstração e produto mostram a operação da alavanca, o feedback tátil do travamento e o mecanismo de aperto em uso real.

Especificações técnicas

• Operação: Acionamento manual por alavanca, não requer ar nem fiação
• Segurança: Trava de segurança integrada para ajudar a prevenir liberações acidentais
• Mecanismo de aperto: Mandíbulas cônicas de ambos os lados para engate em pino cônico
• Interface: Interface simples por pino de aperto para ferramentaria flexível
• Compatibilidade de montagem robô (QRMTC): ISO 9409-1-31.5-4-M5 e ISO 9409-1-50-4-M6
• Opções de pino de aperto (QRMTC-M): Roscas de montagem M6 e M8
• Benefícios: Trocas manuais de ferramenta rápidas, feedback tátil de travamento, redução da complexidade e custo do lado da ferramenta
