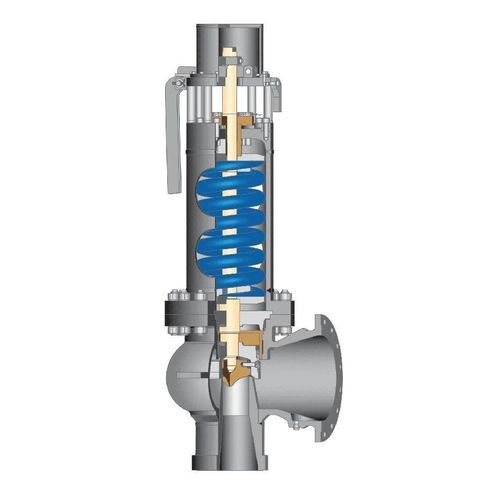

Válvula de alívio de pressão a gás Si 6

a vaporpara líquidosde alta pressão

Visão geral
A válvula de segurança de alto fluxo IMI Bopp & Reuther Si 6 oferece proteção confiável contra sobrepressão para sistemas de vapor, gás e líquidos nos setores de energia, químico e de processos. Projetada para alta capacidade de descarga, opera numa ampla faixa de temperatura (-270°C a 550°C) e suporta pressões de ajuste até 250 barg. Bocal de entrada sólido para durabilidade a longo prazo; foles opcionais disponíveis para gerir contrapressão e melhorar o controlo de elevação. Projeto com baixo blowdown e otimização da elevação. Certificada segundo PED e DIN/EN; opções ASME disponíveis.

Principais características

• Adequada para vapor, gás e líquidos
• Tamanhos de entrada: DN 25 a DN 400
• Temperatura de operação: -270°C a 550°C
• Pressão máxima de ajuste até 250 barg
• Classificação PN: PN 400
• Bocal de entrada sólido para durabilidade
• Foles opcionais para gestão da contrapressão
• Baixo blowdown e otimização da elevação
• Alta capacidade de descarga
• Certificada PED e DIN/EN (opções ASME disponíveis)
• Personalizável conforme requisitos do sistema

Descrição do produto
A Si 6 é uma válvula de segurança de alta capacidade concebida para serviços industriais exigentes. Proporciona proteção fiável contra sobrepressões com comportamento de reassentamento otimizado e resposta de elevação rápida. Disponível numa gama de materiais e opções de flanges/entradas, a válvula pode ser adaptada às condições específicas do local, incluindo fluidos corrosivos ou aplicações de alta temperatura. Foles opcionais permitem a instalação em sistemas com contrapressão significativa.

Especificações (resumo)
Tipos de fluido: Líquido, Gás, Vapor
Tamanho de entrada (DN): 25 a 400
Classificação PN (PN): 400
Pressão máxima de ajuste (barg): 250
Limites de temperatura (°C): -270 a 550
Classificação máxima ASME: 2500
Códigos de projeto: EN (opções ASME disponíveis)
Certificações: PED, DIN/EN
Categoria de serviço: Serviço industrial geral
Materiais (EN): EN 1.0619, EN 1.7357, EN 1.4408
Materiais (ASME): ASME WCB, ASME WC6, ASME CF8M

Especificações técnicas

• Modelo: Si 6 (High Flow Safety Valve)
• Fluidos adequados: Líquido, Gás, Vapor
• Intervalo de tamanhos de entrada: DN 25 – DN 400
• Classificação PN: PN 400
• Pressão máxima de ajuste: até 250 barg
• Intervalo de temperatura: -270°C a 550°C
• Classificação máxima ASME: 2500
• Materiais (EN): EN 1.0619, EN 1.7357, EN 1.4408
• Materiais (ASME): ASME WCB, ASME WC6, ASME CF8M
• Códigos de projeto: EN; opções ASME disponíveis
• Certificações: PED; conformidade com normas DIN/EN
• Características: bocal de entrada sólido, foles opcionais, baixo blowdown, otimização da elevação, alta capacidade de descarga
• Personalização: configurável conforme requisitos do sistema
