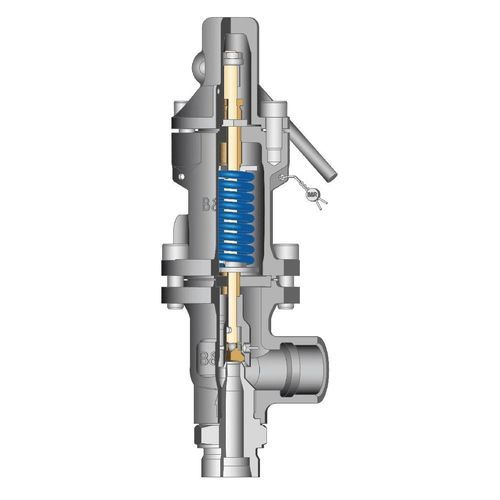

Válvula de alívio de pressão a gás Si C1

a vaporpara líquidosde alta pressão

Visão geral do produto
Válvula de segurança compacta para alívio de pressão em serviços de vapor, gás e líquido, com múltiplas opções de conexão e ampla faixa de pressão e temperatura.

Resumo

• Válvula compacta adequada para sistemas químicos, petroquímicos e redes de gás técnico.
• Projetada para altas pressões de ajuste (até 200 barg) e temperaturas extremas (-200 °C a +427 °C).
• Múltiplas conexões de entrada (flanges EN/ASME e roscadas), disco com rolamento para vedação e fole opcional para compensação de contrapressão.

Descrição detalhada
A série Si C1 proporciona alívio de pressão fiável em instalações compactas que exigem flexibilidade e durabilidade. A construção em bloco com componentes internos em aço inoxidável e materiais conformes às especificações EN e ASME garante resistência a meios corrosivos e ciclos térmicos. O disco com rolamento melhora a vedação e a durabilidade, enquanto o fole opcional oferece compensação adicional de contrapressão para serviços a vapor. Disponível em DN15 e DN25, compatível com códigos de projeto e certificações ASME e EN.

Principais características

• Faixa de pressão: 0,55 – 200 bar (ajuste e operação)
• Faixa de temperatura: -200 °C a +427 °C
• Tamanhos de entrada: DN15, DN25
• Opções de conexão: flanges EN/ASME ou roscadas
• Disco com rolamento para melhor vedação
• Fole opcional para compensação de contrapressão
• Certificações: PED, ASME UV, DIN/EN

Especificações (tabela)
Tipos de fluido: Líquido; Gás; Vapor
Material (EN): EN 1.0619; EN 1.4408
Classificação PN (PN): 320
Pressão máxima ajustável (barg): 200
Material (ASME): ASME WCB; ASME CF8M
Tamanho de entrada (DN): 15; 25
Códigos de projeto: EN; ASME UV
Limites de temperatura (°C): -200 a 427
Classificação ASME máx.: 1500
Certificação: PED; ASME UV
Categoria de serviço: Geral

Características / especificações técnicas

• Modelo: Si C1
• Tipo: Válvula de segurança de alívio de pressão para líquido, gás e vapor
• Capacidade de pressão: ajuste e operação até 200 barg (PN até 320)
• Capacidade de temperatura: -200 °C a +427 °C
• Tamanhos de entrada disponíveis: DN15 e DN25
• Materiais (EN): EN 1.0619, EN 1.4408
• Materiais (ASME): ASME WCB, ASME CF8M
• Códigos de projeto: EN, ASME UV
• Classificação ASME máx.: 1500
• Vedação: disco com rolamento
• Opções: fole para contrapressão
• Certificações: PED, ASME UV (e outros documentos de certificação IMI Bopp & Reuther disponíveis)
