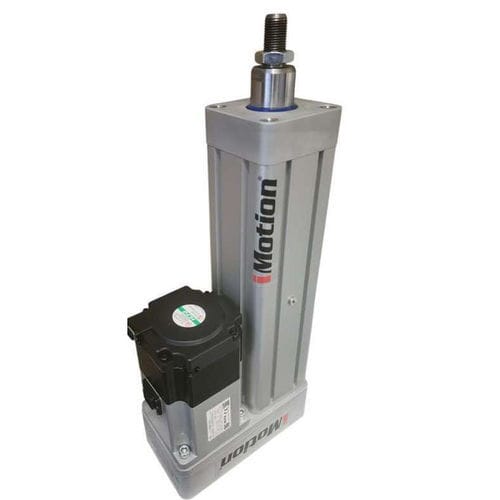

Cilindro elétrico IMTK 40

de parafusocom fuso de esferasIP54

Visão geral
O IMTK 40 fornece movimento linear elétrico controlado para máquinas industriais compactas. Corpo de tamanho 40, duas opções de passo de rosca e montagem do motor em linha ou paralelo permitem integração em equipamentos de produção com espaço limitado.

Valores de desempenho chave

• Força nominal: 900 N
• Velocidade máxima: 500 mm/s (depende da rosca e do motor)
• Curso máximo padrão: 600 mm
• Repetibilidade: <0.03 mm
• Aceleração máxima: 12 m/s²

Principais características / vantagens

• Duas opções de rosca de esferas (12x5 e 12x10) para ajustar força e velocidade
• Montagem do motor em linha ou paralelo para layouts de máquina flexíveis
• Alta capacidade dinâmica (até 5.000 N dependendo da rosca)
• Corpo compacto tamanho 40 adequado para espaços de instalação reduzidos
• Aceleração até 12 m/s² para ciclos de produção de alta frequência
• Proteção IP54 padrão; IP65 opcional para ambientes mais exigentes
• Projetado para conformidade com a Diretiva de Máquinas 2006/42/CE

Especificações técnicas / Dados gerais
Tamanho do cilindro: 40
Passo de rosca disponível: 5 / 10 mm
Curso máximo padrão: 600 mm
Aceleração máxima: 12 m/s²
Repetibilidade: <0.03 mm
Grau de proteção: IP54 (IP65 opcional)
Montagem do motor: Em linha ou paralelo
Conformidade: Diretiva de Máquinas 2006/42/CE

Desempenho por opção de rosca
Tamanho da rosca: 12x5 — Capacidade de carga dinâmica: 5.000 N — Capacidade de carga estática: 8.600 N — Velocidade máxima*: 250 mm/s — Força nominal: 900 N
Tamanho da rosca: 12x10 — Capacidade de carga dinâmica: 4.400 N — Capacidade de carga estática: 7.700 N — Velocidade máxima*: 500 mm/s — Força nominal: 900 N
* A velocidade máxima depende da rotação do motor e das condições de aplicação.

Dimensões técnicas (exemplos)
Montagem do motor em linha — dimensões chave
A*: 93 mm
B: 63 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 60 mm

Montagem do motor em paralelo — dimensões chave
A*: 93 mm
B: 42 mm
C: 10 mm
D: 6 mm
E: 24 mm
F: 25 mm
G: 22 mm
H: M12x1.25
I: 54 mm
J: 38 mm
K: M6
L: 122 mm
M: 71 mm

Aplicações

• Máquinas de embalagem
• Automação de montagem
• Sistemas pick-and-place
• Máquinas OEM compactas
• Substituições / conversões de cilindros pneumáticos
• Posicionamento industrial leve

Notas

• Os valores de velocidade são baseados numa velocidade do motor de 3.000 rpm; carga, curso, tempo de ciclo e montagem devem ser avaliados em conjunto para a seleção final.
• Adicione o valor de curso escolhido à dimensão A ao calcular o comprimento total do conjunto.

Características / especificações técnicas

• Série de modelo: IMTK 40
• Tamanho do cilindro: 40
• Passos de rosca disponíveis: 5 mm, 10 mm
• Curso máximo padrão: 600 mm
• Velocidade de referência do motor: 3.000 rpm (valores de velocidade calculados com base nisso)
• Velocidade máxima típica: até 500 mm/s (varia com a rosca e a seleção do motor)
• Aceleração máxima: 12 m/s²
• Repetibilidade: <0.03 mm
• Força nominal: 900 N
• Capacidades dinâmicas / estáticas (12x5): 5.000 N / 8.600 N
• Capacidades dinâmicas / estáticas (12x10): 4.400 N / 7.700 N
• Proteção: IP54 padrão, IP65 opcional
• Montagem do motor: Em linha ou paralelo
• Conformidade: Diretiva de Máquinas 2006/42/CE
