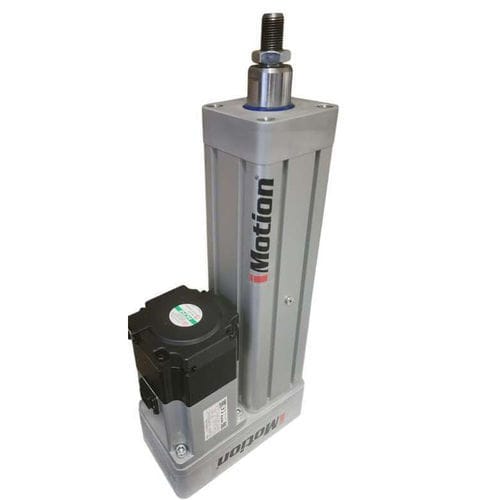

Cilindro elétrico IMTK 63

com fuso de esferasservo-motorIP54

Visão geral
O IMTK 63 foi desenvolvido para fornecer movimento elétrico confiável em máquinas compactas que exigem maior força com custo de investimento controlado. Corpo compacto tamanho 63, duas opções de fuso (16x5 e 16x10), montagem de motor em linha ou paralela e alta capacidade de carga tornam-no adequado para aplicações de produção em grande volume.

Valores de desempenho chave

• Força nominal de operação: 2000 N
• Velocidade máxima: 500 mm/s (depende do fuso e do motor)
• Curso máximo padrão: 1000 mm
• Repetibilidade: <0.03 mm

Características

• Dupla opção de fuso: 16x5 e 16x10 para ajustar força e velocidade
• Alta capacidade dinâmica: até 10.700 N (dependendo do fuso)
• Integração em máquinas compactas: tamanho 63 adequado a projetos compactos que exigem maior força
• Duplas disposições de motor: montagem inline e paralela
• Alta aceleração: até 12 m/s² para ciclos de alto volume
• Proteção IP65 opcional (IP54 padrão)

Dados gerais e desempenho por fuso (tabelas)
Dados gerais
Tamanho do cilindro: 63
Avanço do fuso disponível: 5 / 10 mm
Curso máximo padrão: 1000 mm
Aceleração máxima: 12 m/s²
Repetibilidade: <0.03 mm
Nível de proteção: IP54; IP65 opcional
Montagem do motor: Inline ou paralela
Conformidade: Diretiva de Máquinas 2006/42/CE

Desempenho por opção de fuso
Tamanho do fuso: 16x5 · Capacidade de carga dinâmica: 8,100 N · Capacidade de carga estática: 12,400 N · Velocidade máxima*: 250 mm/s · Força nominal: 2000 N
Tamanho do fuso: 16x10 · Capacidade de carga dinâmica: 10,700 N · Capacidade de carga estática: 17,000 N · Velocidade máxima*: 500 mm/s · Força nominal: 2000 N

Notas
* A velocidade máxima depende da velocidade do motor selecionado e das condições de aplicação.

Dimensões técnicas (valores selecionados)
Montagem de motor inline (dimensões em mm)
A*: 96
B: 88
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 80

Montagem de motor paralela (dimensões em mm)
A*: 96
B: 47
C: 11
D: 8
E: 32
F: 32
G: 27
H: M16x1.5
I: 75
J: 56.5
K: M8
L: 163
M: 84

Opções de montagem e motorização

• Montagem de motor inline (configuração compacta inline)
• Montagem de motor paralela (configuração paralela)
• Arranjos de motor compatíveis com servos/stepper industriais comuns; montagem inline ou paralela para integração flexível

Aplicações

• Máquinas de embalagem
• Automação de montagem
• Sistemas pick-and-place
• Máquinas OEM compactas
• Conversões de cilindro pneumático para elétrico
• Posicionamento industrial de baixa carga

Características / especificações técnicas

• Denominação: IMTK 63
• Marca: iMotion
• Tamanho do cilindro: 63
• Avanços de fuso disponíveis: 5 mm e 10 mm (opções de fuso de esferas)
• Curso máximo padrão: 1000 mm
• Aceleração máxima: 12 m/s²
• Repetibilidade: <0.03 mm
• Força nominal de operação: 2000 N
• Velocidade máxima (16x5): 250 mm/s
• Velocidade máxima (16x10): 500 mm/s
• Capacidade de carga dinâmica (16x5): 8,100 N
• Capacidade de carga estática (16x5): 12,400 N
• Capacidade de carga dinâmica (16x10): 10,700 N
• Capacidade de carga estática (16x10): 17,000 N
• Nível de proteção: IP54 padrão; IP65 opcional para ambientes agressivos
• Montagem do motor: Inline ou Paralela
• Conformidade: Diretiva de Máquinas 2006/42/CE
