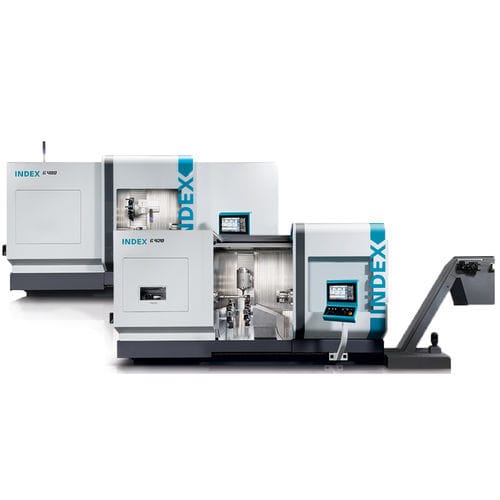

Centro de torneamento e fresamento para peças de grandes dimensões G4 series

CNChorizontalde 5 eixos

O centro de torneamento-fresagem INDEX G420 oferece o melhor desempenho a clientes das indústrias aeroespacial, automotiva e de engenharia mecânica, com elevada disponibilidade e fiabilidade dos processos — a solução completa no que diz respeito à usinagem de elevado desempenho de peças grandes. A unidade de manuseio integrada está disponível como opção. Pode ser usada para carregar e descarregar, bem como para a remoção de sobras e é adequada para peças com peso até 25 kg e com um diâmetro de até D 120 mm. A unidade de manuseio está equipada com 2 eixos de CNC, que são operados a partir do comando da máquina. Podem ser integradas soluções de automação individuais adicionais, tais como correias transportadoras ou manuseio robótico com funções auxiliares, segundo necessidades específicas do cliente. O sistema modular INDEX G420 oferece amplas opções. Podem ser integrados até 3 porta-ferramentas na área de trabalho — todos equipados com um eixo Y. A área de trabalho oferece um espaço amplo para a usinagem de qualquer tipo de peças. A área de trabalho pode acomodar peças de até um comprimento de 1600 mm / 2300 mm. Os potentes fusos principais e contrafusos estão concebidos para diâmetros de barra de até D 120 mm e peças de mandril de até D 400mm Estão disponíveis lunetas de torreta para usinar peças compridas ou tipo veio. Naturalmente, o INDEX G420 consegue também usinar com 5 eixos em simultâneo. A configuração ergonômica e conceito operativo foram de grande importância para o novo design.
