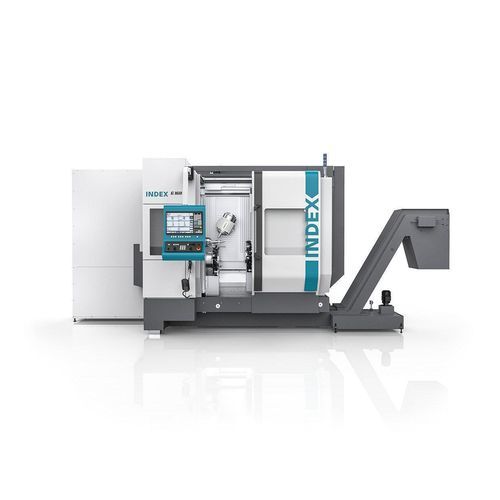

Centro de torneamento e fresamento CNC G160

horizontalde 16 eixoscom pino

Visão geral
O INDEX G160 é um centro de torneamento‑fresagem concebido para usinagem produtiva de peças pequenas, complexas e variáveis. Assente numa base rígida em ferro fundido cinzento com amortecimento de vibrações e guias lineares sobredimensionadas nos eixos X, Y e Z, combina estabilidade com elevada resposta dinâmica para produção industrial.

Destaques do produto

• Fusos principal e contraposto idênticos com passagem de fuso Ø 42 mm ou Ø 65 mm
• Diâmetros de mandril até Ø 130 mm ou Ø 175 mm
• Comprimento máximo de torneamento até 760 mm
• Três suportes de ferramentas com grande capacidade (magazine e torretas até ≈120 ferramentas conforme configuração)
• Usinagem simultânea com até 3 ferramentas
• Fuso motor de fresagem com cinemática Y/B; variantes 18 000 rpm / 29 Nm ou 32 000 rpm / 17 Nm
• Avanços rápidos até 60 m/min e alta dinâmica
• Até 16 eixos produtivos para usinagens completas
• Comando Siemens Sinumerik ONE com ecrã tátil 18,5" e iXpanel — pronto para Indústria 4.0

Conceito da máquina e área de trabalho
A área de trabalho generosa permite a utilização simultânea dos três suportes de ferramentas reduzindo o risco de colisões. Os suportes inferiores são embutidos para aumentar o espaço livre. As paredes interiores em aço inox inclinado melhoram o escoamento de cavacos e facilitam o acesso ergonómico para operação e manutenção.

Sistema modular e opções de configuração
O sistema modular possibilita configurações flexíveis: escolha da passagem de fuso (Ø 42 mm ou Ø 65 mm), mandril (Ø 130 mm ou Ø 175 mm) e integração de até três suportes de ferramentas. As torretas inferiores acomodam 15 suportes VDI 25 cada (entalhe W); todas as posições são aptas para ferramentas accionadas. O fuso motor aceita ferramentas até 250 mm de comprimento.

Automação e célula robot iXcenter
A célula robótica iXcenter opcional oferece carregamento/descarregamento flexível de peças brutas e peças acabadas. Acopla‑se à máquina e pode ser deslocada para operações de setup. Em produção, o robô acede à área de trabalho através da porta automática. A célula pode integrar processos a jusante (limpeza, medição, rotulagem). Dados do robô: 6 eixos, carga útil até 7 kg, garra dupla padrão, armazenamento de paletes. Alimentação de barras via UNIMAG 5 e INDEX MBL76 (barras 3 m / 4 m) suportada.

Aplicações e peças típicas
Indústrias: automóvel, médica, aeroespacial e engenharia de precisão. Exemplos de peças:

• Tambor de mudança — Aço — Ø 50 mm x 105 mm
• Eixo — Aço — Ø 25 mm x 200 mm
• Roda dentada — Aço — Ø 65 mm x 37 mm
• Corpo de bomba — Aço — Ø 50 mm x 57 mm
• Distribuidor de fluxo — Aço — Ø 30 mm x 40 mm
• Cabeça de broca dentária — Aço — Ø 25 mm x 65 mm
• Caixa de relógio — Aço — Ø 60 mm x 12 mm
• Corpo de válvula — Aço — Ø 62 mm x 38 mm
• Suporte de ferramenta — Aço — Ø 40 mm x 98 mm
• Ferramenta de fresagem — Aço inoxidável — Ø 50 mm x 80 mm
• Bloco distribuidor — Aço inoxidável — Ø 55 mm x 120 mm

Conceito de refrigeração e eficiência energética
Um circuito central de fluido remove o calor gerado por fusos, unidade hidráulica e quadro elétrico para melhorar a estabilidade térmica. A interface de água fria INDEX permite recuperar e reutilizar o calor residual (aquecimento de oficina, água industrial), reduzindo custos energéticos. O projeto minimiza componentes convencionais (ventoinhas, sensores de temperatura) para aumentar a fiabilidade e reduzir o espaço necessário.

Comando e Indústria 4.0
A máquina está equipada com Siemens Sinumerik ONE e o conceito operativo iXpanel, proporcionando conectividade pronta para integração em produção em rede e acesso direto aos dados de produção na máquina.

Especificações

• Designação do modelo: INDEX G160
• Passagem do fuso: Ø 42 mm ou Ø 65 mm
• Diâmetro do mandril: até Ø 130 mm ou Ø 175 mm
• Comprimento máximo de torneamento: 760 mm
• Fusos: fusos principal e contraposto idênticos
• Suportes de ferramentas: até 3 unidades; capacidade até aprox. 120 ferramentas (dependente da configuração)
• Torretas inferiores: 15 estações VDI 25 cada (entalhe W), aptas para ferramentas accionadas
• Fuso motor de fresagem: variantes 18 000 rpm / 29 Nm ou 32 000 rpm / 17 Nm; comprimento utilizável da ferramenta até 250 mm
• Cinemática: eixo Y/B para operações de fresagem (capaz de 5 eixos)
• Usinagem simultânea: até 3 ferramentas
• Eixos produtivos: até 16 eixos (dependente da configuração)
• Avanço rápido: até 60 m/min
• Sistema de comando: Siemens Sinumerik ONE; iXpanel incluído (ecrã tátil 18,5")
• Opções de automação: célula robótica iXcenter, WHU/WH2, interface UNIMAG 5 para alimentadores de barras, unidades lineares
• Refrigeração: circuito de fluido central; interface de água fria INDEX para recuperação de calor
• Manuseio de peças: lunetas de torretta para eixos; opções integradas de manipulação e armazenamento de paletes
• Indústrias típicas: Automóvel, Médico, Aeroespacial, Engenharia de precisão
