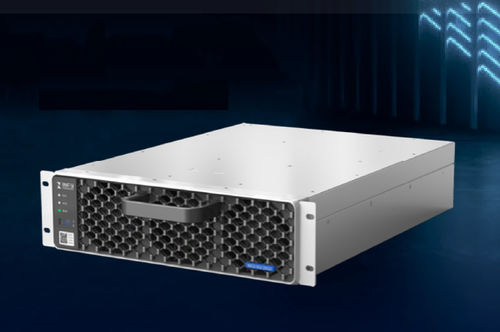

Módulo de potência ACDC REG1K5125G2

Visão geral do produto
O REG1K5125G2 é um módulo de potência AC‑DC para Megawatt Charging System (MCS), projetado para carregamento rápido de veículos elétricos com função Variable Power Factor (VPF) para ajuste do fator de potência e compensação de potência reativa. Projetado para entrada AC trifásica (sem neutro), oferece ampla faixa de ajuste de PF, ampla compensação reativa, alta eficiência, alta densidade de potência e baixa distorção harmônica. Certificações: TUV CE, cTUVus.

Principais características

• Compatível com requisitos de tensão MCS de 1500 V
• Potência nominal: 50 kW; PF ajustável de 0,8 adiantado a 0,8 atrasado; compensação reativa até ±50 kVar
• Instalação em prateleira compatível com módulos da plataforma G2
• Eficiência de pico ≥97,7 %; eficiência em carga total ≥97 % (@1500 V)
• Revestimento conformal e encapsulamento para proteção e maior confiabilidade
• Ampla faixa de saída DC: 150 Vdc–1500 Vdc

Dados de desempenho

• Potência de saída vs fator de potência
• Potência de saída vs temperatura ambiente
• Potência de saída vs tensão de entrada
• Tensão de saída vs corrente de saída

Especificações técnicas
Ambiente de operação
Temperatura de operação: -40 °C a +75 °C (derating acima de 55 °C)
Temperatura de transporte/armazenamento: -40 °C a +70 °C
Umidade relativa: ≤95 % RH, não condensante
Altitude: até 2000 m
Pressão atmosférica: 79 kPa–106 kPa
Resfriamento: resfriamento por ar forçado
Ruído: modo padrão ≤80 dB; modo redução de ruído ≤65 dB; modo silencioso ≤55 dB

Entrada AC
Frequência: 45 Hz–65 Hz
Entrada: 3‑fase + PE, 260 Vac–530 Vac (nominal 380 Vac / 480 Vac)
Corrente máxima de entrada: 95 A
Fator de potência: ≥0,99
Faixa de ajuste PF: 0,8 adiantado ~ 0,8 atrasado
Modos de operação: padrão, controle PF constante, compensação reativa pura, saída híbrida ativa+reativa
Compensação reativa: -50 kVar a +50 kVar
Potência em espera: <10 W
THDi: ≤5 %

Saída DC
Potência máxima de saída: 50 kW
Faixa de tensão de saída: 150 Vdc–1500 Vdc
Faixa tensão potência constante: 400 Vdc–1500 Vdc
Corrente: 0–125 A
Precisão regulação tensão: < ±0,5 %
Precisão regulação corrente: ≤ ±1 %
Compartilhamento de corrente: ≤ ±3 %
Eficiência pico: ≥97,7 %
Eficiência em carga total: ≥97 % @1500 V

Controle
Comunicação: barramento CAN; até 40 módulos em paralelo
Indicadores: Verde = operação normal, Amarelo = alarme, Vermelho = falha
Endereçamento: identificação automática de endereço; seletor no painel para configuração de grupo
ESTOP: relé contato seco 5 V–15 V; tensão de saída cai de 1500 Vdc para <60 Vdc em 300 ms

Alarme e proteção
Sobretensão/subtensão de entrada: desligamento automático; retorna ao modo de espera quando a tensão normaliza e exige comando de partida da unidade de supervisão
Sobretensão de saída: desligamento automático; reinício manual após normalização da tensão
Sobrecorrente/curto-circuito: desligamento automático; retorna ao modo de espera e exige comando de partida após resolução
Sobreaquecimento de entrada: desligamento automático; retorna ao modo de espera e exige comando de partida após resfriamento

Confiabilidade e segurança
Certificações: TUV CE, cTUVus
EMC/EMI: EN IEC 61851-21-2:2021 Classe B
Normas de segurança: IEC 61851-1:2023; EN IEC 61851-1:2019; EN 61851-23:2014; IEC 61851-23:2023; UL 2202:2022
MTBF: >300.000 h

Parâmetros mecânicos
Dimensões (L×P×A): 300 × 416 × 84 mm
Peso: ≤20 kg

Resumo do modelo

• Modelo: REG1K5125G2
• Potência máxima: 50 kW
• Faixa tensão saída: 150 Vdc–1500 Vdc (potência constante 400 Vdc–1500 Vdc)
• Corrente máxima: 125 A
• Faixa PF: 0,8 adiantado ~ 0,8 atrasado; compensação reativa ±50 kVar
• Eficiência pico ≥97,7 %; eficiência carga total ≥97 % @1500 V
• Entrada AC: 3‑fase + PE, 260 Vac–530 Vac (nominal 380 Vac/480 Vac), corrente máx 95 A
• Comunicação: barramento CAN, até 40 módulos em paralelo
• Certificações: TUV CE, cTUVus
• Dimensões: 300 × 416 × 84 mm; Peso ≤20 kg
