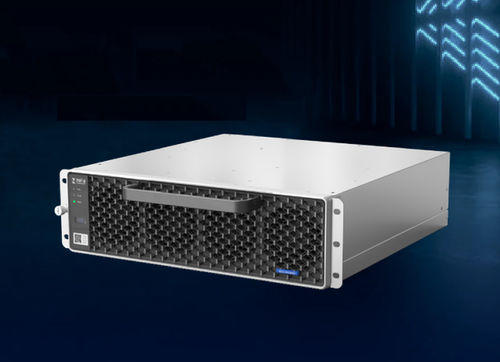

Módulo de carga para veículo elétrico REG1K0200G

VECC rápido

Visão geral do produto
O REG1K0200G é um módulo de carregamento AC/DC de alta potência projetado para estações de carga rápida de veículos elétricos. Suporta a função Fator de Potência Variável (VPF), entrada AC trifásica 4‑fio e entrega até 62,5 kW em CC com faixa de tensão de 200 Vdc a 1000 Vdc. O módulo atende EMC/EMI Classe B e possui certificações TUV CE, cTUVus e KC.

Principais características

• Contator de entrada AC integrado permitindo estado de espera com potência reativa zero
• Fator de potência variável (VPF) ajustável de 0,8 adiantado a 0,8 atrasado
• Alta eficiência: pico ≥97,5 %, carga plena ≥97 %
• Revestimento conformal e preenchimento com resina para maior confiabilidade
• Potência CC nominal 62,5 kW e compensação de potência reativa máxima ±62,5 kVar
• Conformidade EMC/EMI Classe B

Curvas de desempenho
Inclui: Potência de saída vs Tensão de entrada; Tensão de saída vs Corrente de saída; Potência de saída vs Temperatura ambiente.

Especificações técnicas

• Ambiente de operação
  - Temperatura de operação: -40 °C a +75 °C, com derating de potência acima de 55 °C
  - Transporte/Armazenamento: -40 °C a +75 °C
  - Umidade relativa: ≤95 % RH, sem condensação
  - Altitude: até 4000 m
  - Pressão atmosférica: 79 kPa a 106 kPa
  - Resfriamento: ar forçado
  - Grau de proteção: IP20
  - Ruído: Padrão ≤65 dB; Modo redução de ruído ≤60 dB; Modo silencioso ≤55 dB
• Entrada AC
  - Frequência: 45 Hz a 65 Hz
  - Tensão de entrada: 3 fases + PE, 260 Vac a 530 Vac
  - Tensões nominais: 380/400/480 Vac
  - Corrente máxima de entrada: 120 A
  - Fator de potência: ≥0,99
  - Faixa de ajuste PF: 0,8 adiantado a 0,8 atrasado
  - Compensação de potência reativa: -62,5 kVar a +62,5 kVar
  - Potência em espera: <8,2 W
  - Contator de entrada AC integrado para standby sem potência reativa
  - THDi: ≤5 %
• Saída DC
  - Potência máxima de saída: 62,5 kW
  - Faixa de tensão de saída: 200 Vdc a 1000 Vdc
  - Faixa tensão potência constante: 312,5 Vdc a 1000 Vdc
  - Corrente de saída: 0 a 200 A
  - Precisão regulação tensão: <±0,5 %
  - Precisão regulação corrente: ≤±1 %
  - Compartilhamento de corrente: <±1 %
  - Eficiência pico: ≥97,5 %
  - Eficiência em plena carga: ≥97 %
• Controle
  - Comunicação: CAN bus, até 40 módulos em paralelo
  - Indicadores: LED verde = normal; LED amarelo = alarme; LED vermelho = falha
  - Endereçamento: identificação automática de endereço; chave rotativa no painel para ajuste de grupo
  - ESTOP: acionamento por relé de contato seco 5 V/12 V (a tensão de saída cai quando acionado)
• Alarme e proteção
  - Sobretensão/subtensão de entrada: desligamento automático; retorna para standby quando a tensão normaliza e requer comando de inicialização da unidade de monitoramento para restaurar a saída
  - Sobretensão de saída: desligamento automático; reinício manual após normalização da tensão
  - Sobrecorrente/curto-circuito: desligamento automático; retorna para standby quando a condição é eliminada e requer comando de inicialização da unidade de monitoramento para restaurar a saída
  - Sobreaquecimento: desligamento automático; retorna para standby quando a temperatura normaliza e requer comando de inicialização da unidade de monitoramento para restaurar a saída
• Confiabilidade e segurança
  - Certificações: TUV CE, cTUVus, KC
  - EMC/EMI: EN IEC 61851-21-2:2021 Classe B
  - Segurança: IEC 61851-1:2023, IEC 61851-23:2023, EN IEC 61851-1:2019
  - MTBF: >300.000 h
• Parâmetros mecânicos
  - Dimensões (L × P × A): 385 mm × 403 mm × 110 mm
  - Peso: 28 kg
