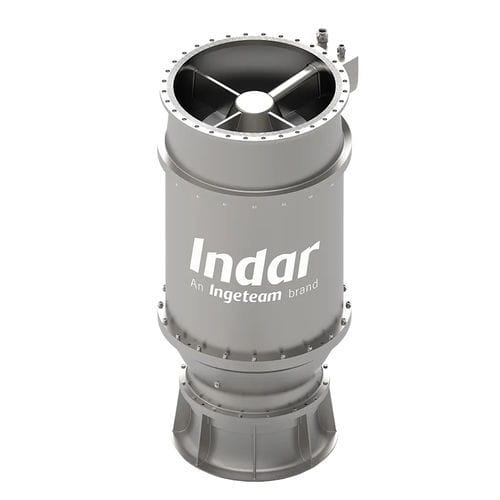

Bomba de hélice INDAR H

de águapara água sujapara água do mar

Visão geral
INDAR H é uma bomba axial vertical monobloco submersível, com rotor axial ou hélice de passo variável acoplada a um motor submersível. O conjunto motor-bomba é instalado na tubulação de recalque para garantir o correto posicionamento e centragem da unidade de bombeamento.

Dados técnicos (resumo)

• Modelo: INDAR H
• Fabricante: Ingeteam
• Vazão: 600 l/s - 6000 l/s
• Altura manométrica: 1 m - 30 m
• Potência: 50 kW - 2500 kW
• Tensão: 380 V / 13800 V
• Velocidade: 100 rpm - 1800 rpm
• Materiais: ferro fundido, aço inoxidável 316, duplex, super duplex
• Tipos de configuração: descarga livre, descarga pressurizada ou flangeada, descarga anti-sifão, tubulações de descarga longas, projeto tipo H (com jaqueta)

Dados principais

• Disponível para alimentação em baixa e média tensão.
• Adequada para aplicações municipais e industriais.

Características

• Projeto de bomba axial vertical submersível.
• Motor preenchido com ar ou com água.
• Grande passagem livre para sólidos/bolas para reduzir entupimentos.
• Gancho de ancoragem para facilitar instalação e remoção.
• Sensores de temperatura, vibração e umidade disponíveis.
• Eixo comum entre motor e rotor.
• Cabos guiados e protegidos, sem contato com o fluido bombeado.
• Sistema de refrigeração integrado.
• Projetada para vazões elevadas em alturas manométricas baixas a médias.

Instalação

• O design compacto tipo H facilita a instalação ao utilizar a tubulação de recalque para posicionar a unidade; pode também operar em posição horizontal.
• Tipos comuns de instalação:
• Descarga livre: método mais simples, bombeamento por transbordamento da tubulação de recalque.
• Descarga pressurizada: inclui uma válvula de retenção para impedir refluxo quando a unidade está inoperante; comum quando há variações significativas do nível no lado de descarga.
• Descarga com sifão: o efeito sifão permite reduzir significativamente o consumo de energia durante o bombeamento.
• Instalação a seco: instalação em linha que permite acesso à bomba durante a operação.

Aplicações

• Upstream e offshore (exploração e produção)
• Midstream (transporte e armazenamento)
• Downstream (refinarias e plantas petroquímicas)
• Abastecimento de água
• Dessalinização
• Refrigeração industrial
• Bombagem por armazenamento
• Mineração
• Geração em projetos greenfield
• Plantas existentes e retrofit
• Instalações de marés

Família de produtos

• INDAR Submersible Pumps
• Vertical Axial Pump
• Pumps
• Wire to Water

Especificações técnicas

• Vazão: 600 l/s - 6000 l/s
• Altura manométrica: 1 m - 30 m
• Potência: 50 kW - 2500 kW
• Tensão: 380 V / 13800 V
• Velocidade: 100 rpm - 1800 rpm
• Materiais: ferro fundido, aço inoxidável 316, duplex, super duplex
• Tipos de configuração: descarga livre, descarga pressurizada ou flangeada, descarga anti-sifão, tubulações de descarga longas, projeto tipo H (com jaqueta)
