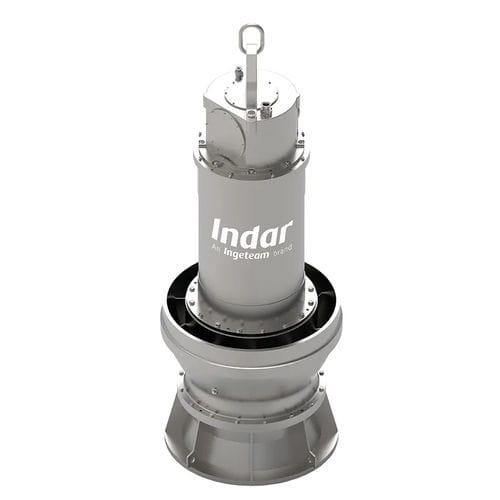

Bomba de rotor INDAR HE

de águapara água do marpara águas industriais

Visão geral
As INDAR HE são bombas monobloco submersíveis axiais verticais acopladas a um motor submersível. Um eficiente sistema de arrefecimento permite funcionamento contínuo mesmo em condições ambientais severas. Faixa de potência disponível: 50 – 2.500 kW.

Principais características

• Projeto de bomba submersível axial vertical.
• Opções de motor: preenchido com ar ou com água.
• Impulsor axial ou de passo variável; grande folga livre para evitar entupimentos.
• Configuração com eixo comum.
• Gancho de ancoragem para facilitar instalação e remoção.
• Sensores de temperatura, vibração e umidade.
• Projetada para vazões elevadas com pequenas alturas manométricas.

Instalação
O design compacto das bombas tipo HE facilita a instalação. As unidades também podem operar em posição horizontal. Tipos comuns de instalação incluem:

• Descarga livre: bombeamento através de transbordamento do tubo de descarga.
• Descarga pressurizada: inclui válvula de retenção para evitar refluxo quando a unidade está parada.
• Descarga por sifão: o efeito sifão reduz o consumo de energia durante o bombeamento.

Aplicações

• Upstream e offshore (exploração e produção)
• Midstream (transporte e armazenamento)
• Downstream (refinarias e plantas petroquímicas)
• Abastecimento de água
• Dessalinização
• Refrigeração industrial
• Armazenamento por bombeamento
• Mineração
• Plantas de nova construção
• Plantas existentes
• Energia maremotriz

Dados técnicos
INDAR HE
Vazão: 600 l/s - 6.000 l/s
Altura: 1 m - 30 m
Potência: 50 kW - 2.500 kW
Tensão: 380 V / 13.800 V
Velocidade: 100 rpm - 1.800 rpm
Materiais: ferro fundido, aço inoxidável 316, Duplex, Super Duplex
Tipos de configuração: descarga livre, descarga pressurizada com válvula de retenção, descarga por sifão, descarga por tubo longo; camisa tipo H, projeto compacto com campânula

Especificações

• Modelo: INDAR HE
• Intervalo de vazão: 600 l/s a 6.000 l/s
• Altura manométrica: 1 m a 30 m
• Intervalo de potência: 50 kW a 2.500 kW
• Tensões disponíveis: 380 V e 13.800 V (baixa e média tensão)
• Faixa de velocidade: 100 rpm a 1.800 rpm
• Principais materiais de construção: ferro fundido, aço inoxidável 316, Duplex, Super Duplex
• Configurações: descarga livre, descarga pressurizada com válvula de retenção, descarga por sifão, descarga por tubo longo; camisa tipo H, projeto compacto com campânula
• Tipo de motor: motor submersível, opção de motor preenchido com ar ou com água
• Características de projeto: impulsor axial ou de passo variável, grande folga livre (não entope), eixo comum
• Instrumentação: sensores de temperatura, vibração e umidade
• Equipamento de manobra/instalação: gancho de ancoragem para facilitar instalação e remoção
• Aplicações típicas: municipais e industriais, offshore, transporte/armazenamento, dessalinização, refrigeração industrial, mineração, bombeamento para armazenamento, plantas novas e existentes, energia maremotriz
• Operação contínua garantida mesmo em condições ambientais severas graças ao sistema de arrefecimento
