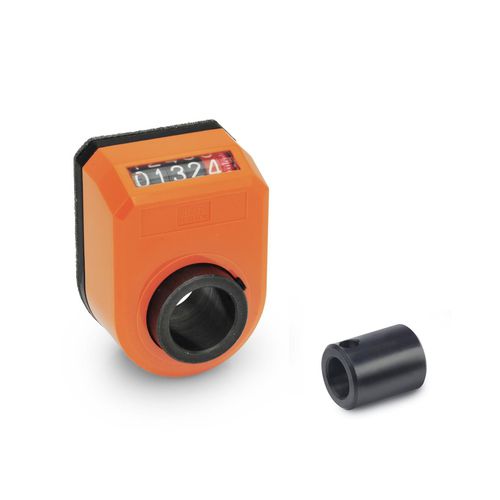

Indicador de posição VZPM series

analógicointegradocompacto

Os indicadores de posição VZPM indicam a distância percorrida pelas unidades lineares. São montados no moente do fuso de uma unidade linear através de um casquilho adaptador e de um parafuso sem cabeça. O contador do indicador de posição deve ser selecionado a partir da tabela com base no passo e direção da rosca do fuso e no tamanho da unidade linear. Outras opções, como a orientação da instalação ou a cor da caixa, podem ser definidas no número do artigo. A caixa de poliamida é soldada por ultra-sons, o que a torna especialmente resistente, apertada e compacta. O indicador de posição é também resistente a temperaturas até 80 °C e resistente a óleos e solventes. O vedante de espuma de borracha proporciona um desacoplamento mecânico e actua também como vedante. O veio oco é feito de aço com acabamento em óxido preto. Se o indicador de posição estiver ligado a uma unidade linear de tubo simples, é necessário um suporte de binário VZDR ou VZDV para evitar que o indicador de posição gire. Para unidades lineares de tubo duplo, um suporte de torque VZDD é necessário apenas para o diâmetro 18. Como alternativa ao sistema de indicador mecânico, pode também ser utilizado um indicador de posição VZPE, que detecta e apresenta a posição eletronicamente. A pedido Outros / passos de rosca duplos
