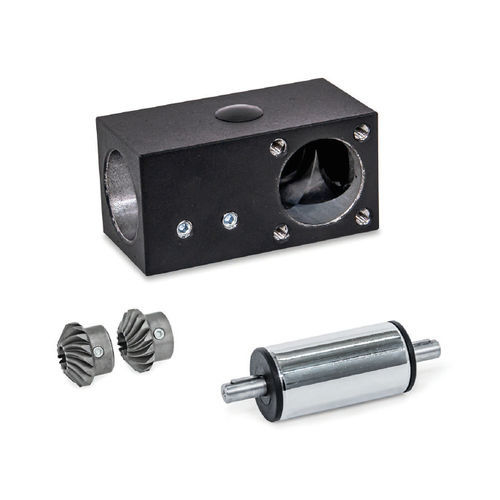

As engrenagens de ângulo L transmitem movimentos rotativos
entre as unidades lineares de tubo duplo e o accionamento ou
unidades de transferência. Os lados de entrada e saída são compensados
em 90°, e os eixos rotacionais têm um
ponto de intersecção.
A engrenagem angular é aparafusada ao lado da frente do
peça de extremidade de unidade linear de tubo duplo usando encaixe hexagonal
parafusos de tampa, as rodas dentadas biseladas são fixadas em
colocar no diário do eixo utilizando chaves paralelas e
parafusos de arranque. A remoção das tampas de plástico oferece
bom acesso, tornando mais fácil o ajuste do
engate das rodas dentadas biseladas.
As engrenagens de ângulo L podem ser encomendadas com várias
características para diferentes aplicações com base no
tipos listados na tabela. Isto torna possível
combinar unidades lineares de tubo duplo com diferentes
unidades de tracção ou transferência. O alojamento é feito de
alumínio fresado, e as rodas dentadas biseladas são
feito de aço endurecido selectivamente. A unidade de disco
consiste de um tubo de aço cromado, e o
as rolhas dos tubos são feitas de plástico.
Nota:
A rolha de tubo deve ser removida do diário
da unidade linear de tubo duplo para instalar a engrenagem angular.
Produto compatível com RoHS
---
