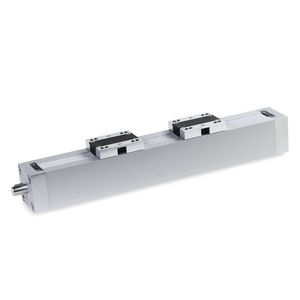

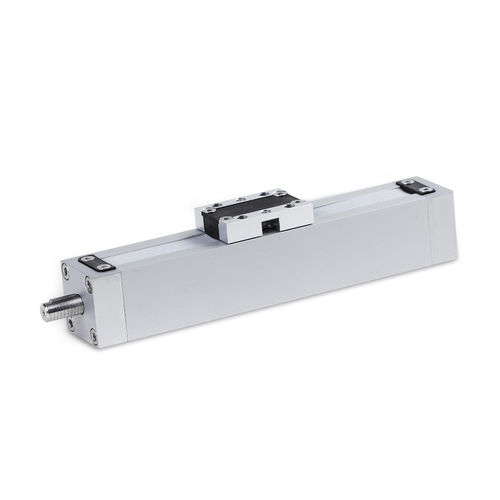

Unidade linear de perfil VP1S

elétricaguiadaem alumínio

Os tubos das unidades lineares telescópicas VT1W são fabricados em aço cromado ou em tubos de precisão de aço inoxidável brilhante e sem soldadura. No tubo guia está instalado um fuso contínuo com rolamentos de esferas de cada lado. A porca do fuso montada transmite os movimentos lineares ao tubo telescópico, iniciando um ajuste da distância de deslocação da unidade linear telescópica. O tubo guia está equipado com inserções deslizantes e forma uma guia linear redonda sólida juntamente com o tubo telescópico. A unidade linear pode ser ajustada para uma folga reduzida ou fixada no lugar através da manga de guia com fendas. O acionamento é deslocado em 90 graus por meio de uma engrenagem angular, permitindo que a unidade linear telescópica seja fixada na extremidade. Consoante o tipo de fixação, o acionamento da unidade linear permanece no ponto de fixação ou é transportado pelo movimento de deslocação. As peças acessórias estão listadas nas tabelas e já são tidas em conta na seleção das unidades lineares. Isto assegura que o comprimento do munhão do veio z é o correto para a fixação dos acessórios, por exemplo. Os acessórios não estão incluídos nas unidades lineares e devem ser encomendados separadamente
