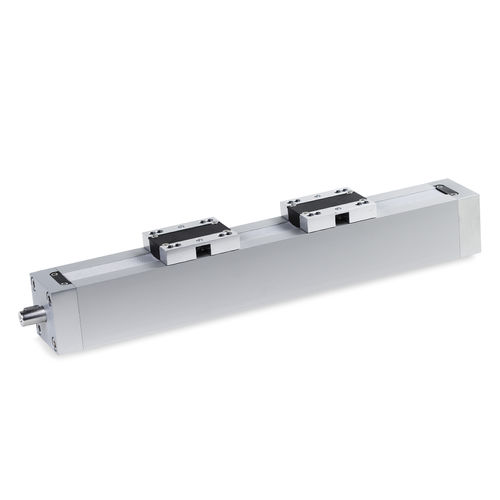

Unidade linear de perfil VP2S

elétricaem alumínio

A caixa das unidades lineares de perfil VP2S é feita de perfil de alumínio. As extremidades de alumínio servem como caixas de rolamentos e vedam as unidades lineares de perfil. Um fuso contínuo, suportado por rolamentos de esferas em ambos os lados, é instalado dentro do perfil de alumínio. A porca do fuso posicionada no fuso transmite o movimento de ajuste linear contra-rotativo ao longo da ranhura de guia para um elemento de guia. As unidades de ajuste de perfil podem ser equipadas individualmente com furos de montagem. É possível escolher entre: Furos roscados para montagem por baixo, ou Furos passantes com escareadores planos para montagem por cima. Dependendo do modelo, a peça a ser ajustada é montada no elemento guia, ou o próprio elemento guia é instalado no local de utilização, de modo a que toda a unidade linear se mova. Os acessórios já são considerados durante a seleção das unidades lineares de acordo com as opções fornecidas nas tabelas. Isto assegura, por exemplo, que os comprimentos dos moentes z1 e z2 são adequados para a fixação dos acessórios. Nota: Os acessórios não estão incluídos nas unidades lineares e devem ser encomendados separadamente. Produto compatível com RoHS
