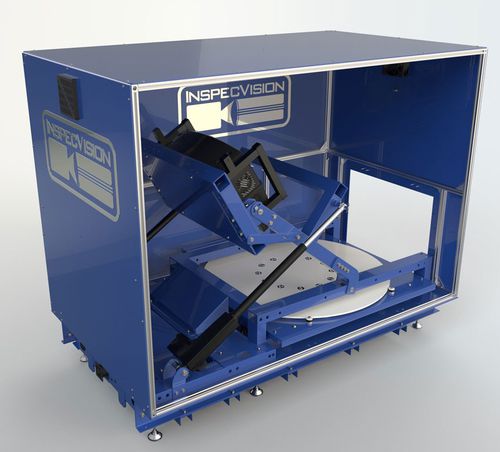

Sistema de escaneamento óptico Opti-Scan OS350.10

3Dpara inspeçãopor nuvem de pontos

- Mede superfícies e arestas em 3D - Inspeção automatizada com um único clique - Tecnologia de digitalização de luz branca - Precisão certificada - Câmara de 20MP como padrão - Concebida para condições de chão de fábrica Exatidão: - Repetibilidade: 10 μm - Volumétrico: 15 μm Resolução - Campo de visão: 350 mm - Câmara: >20MP - Projetor: >2MP Especificação - Área máxima de digitalização simples 1 e 2: 350 mm (X) x 215 mm (Y) - Profundidade máxima de varrimento único 1,2 & 3 : 215mm (Z) - Precisão volumétrica: 15 microns - Repetibilidade: 10 microns - Espaçamento entre pontos : Melhor que 75 microns - Velocidade de varrimento : > 250.000 pontos por segundo - Tempo de digitalização : < 10 segundos - Tempo de processamento: < 5 segundos - Equipamento periférico: Controlador de iluminação de mesa, Interface de computador padrão - Sistema operativo necessário : Windows 10 64bit - Software incluído : Digitalização 3D, reposicionamento automático, aquisição de mapas de textura, renderização de cores 3D, criação de secções transversais, criação de arestas 3D, engenharia inversa de arestas 3D para DXF/DWG, comparação de arestas 3D para DXF/DWG, projeção inversa de relatórios de desvios coloridos na peça, criação de nuvens de pontos 3D nos formatos PLY, STL, VRML, ASCII, criação de nuvens de pontos mapeados por textura, software de calibração. - Software de inspeção 3D gratuito : Totalmente compatível com o software de inspeção 3D gratuito disponível no mercado. A funcionalidade inclui a comparação com modelos sólidos 3D, dimensionamento, GD&T, secções transversais, inspeção completa de desvios de superfície, fusão de digitalizações, relatórios personalizáveis, alinhamento automático da digitalização com o CAD, malha de nuvens de pontos, processamento e filtragem, extração de dados nominais do modelo CAD, comparação de 2 digitalizações.
