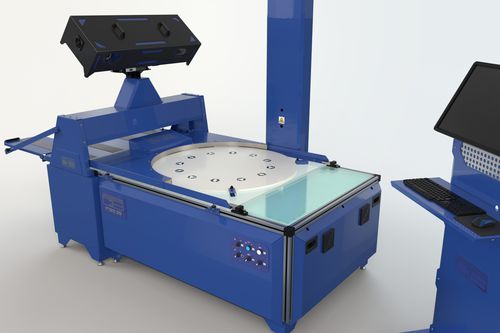

Sistema de escaneamento óptico Opti-Scan OS1000.35

3Dpara inspeçãofixo

- Mede superfícies e arestas em 3D - Inspeção automatizada com um único clique - Tecnologia de digitalização de luz branca - Precisão certificada - Câmara de 20MP como padrão - Concebida para condições de chão de fábrica - Retrofit e utilização com Planar 2D Especificações do produto Precisão: - Repetibilidade: 35 μm - Volumétrico: 75 μm Resolução - Campo de visão: 1000mm - Câmara: >20MP - Projetor: >2MP Especificação - Área máxima de digitalização única 1 e 2: 1000 mm (X) x 625 mm (Y) - Profundidade máxima de varrimento único* 1,2 & 3 : 625mm (Z) - Precisão volumétrica** : 75 microns - Repetibilidade** : 35 microns - Espaçamento entre pontos : Melhor que 210 microns - Velocidade de leitura*** : > 250.000 pontos por segundo - Tempo de digitalização*** : < 10 segundos - Tempo de processamento**** : < 5 segundos - Equipamento periférico : Controlador de iluminação USB, interface de computador padrão - Sistema operativo necessário : Windows 10 64bit - Software incluído : Digitalização 3D, reposicionamento automático, aquisição de mapas de textura, renderização de cores 3D, criação de secções transversais, criação de arestas 3D, engenharia inversa de arestas 3D para DXF/DWG, comparação de arestas 3D para DXF/DWG, projeção inversa de relatórios de desvios coloridos para a peça, criação de nuvens de pontos 3D nos formatos PLY, STL, VRML, ASCII, criação de nuvens de pontos mapeados por textura, software de calibração. - Software de inspeção 3D gratuito : Totalmente compatível com o software de inspeção 3D gratuito disponível no mercado. A funcionalidade inclui a comparação com modelos sólidos 3D, dimensionamento, GD&T, secções transversais, inspeção completa de desvios de superfície, fusão de digitalizações, relatórios personalizáveis, alinhamento automático da digitalização com o CAD, malha de nuvens de pontos, processamento e filtragem, extração de dados nominais do modelo CAD, comparação de 2 digitalizações.
