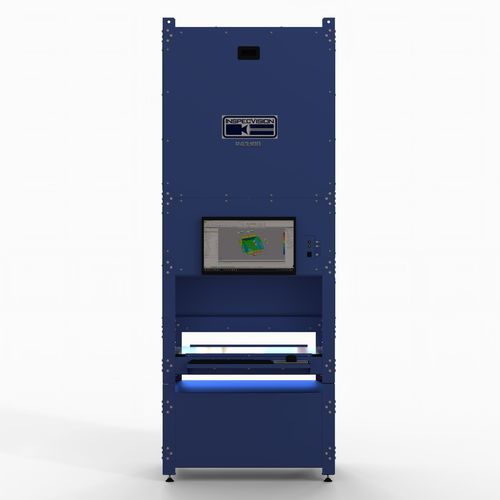

Máquina de inspeção óptica Planar P43.100

visual3Dde superfície

- Inspecionar peças de forma rápida e automática - Engenharia inversa ultra-rápida - Integração SPC - A maior gama de modelos disponíveis - Digitalização 3D adicional Precisão: - Forma: 100/200μm* - Surfscan: 0,3 mm Tamanho do componente - (comprimento x profundidade x altura) - 810 mm x 520 mm x 250 mm Especificação - Comprimento máximo do componente: 810mm - Largura máxima do componente: 520mm - Espessura máxima do componente: 50mm - Peso máximo do componente: 25kg - UDL (Carga Uniformemente Distribuída) - Precisão de medição, comprimento e largura** : +/- 100/200µm - Precisão de medição, altura** (opcional) : +/- 300 µm - Espaçamento entre pontos: 0,26 mm - Velocidade de medição** : <0,25sec - Câmara: Industrializada de ultra alta resolução - Processador do computador : Intel Dual Core - Velocidade do processador : 2GHz - Disco rígido : <256Gb - Ecrã : Ecrã plano de 24 polegadas - Equipamento periférico : Teclado e rato ótico - Software operativo : Windows 10- 64 bits - Software proprietário InspecVision : inspeção 2D e 3D, SPC, relatórios, engenharia inversa - Cabo de dados: USB2 ou USB3 - KVM: Suporte para teclado, ecrã de vídeo e rato (PC integrado no conjunto da mesa de iluminação) - Construção da mesa de iluminação : Estrutura com revestimento de chapa metálica amovível - Fonte de luz: LEDs de alta eficiência - Alimentação eléctrica: 230 Volt, monofásico, 50Hz ou 110 Volt, monofásico, 60Hz a pedido - Consumo de energia : 5 Amp máximo a 230 Volt, 10 Amp máximo a 110 Volt - Painel de controlo: Interruptores de controlo para a alimentação do computador e do projetor e porta USB - Diretivas CE : Em conformidade com as Diretivas Máquinas, Baixa Tensão e CEM - Cor da pintura (tinta em pó) : RAL5013 (azul cobalto) - Condições ambientais de funcionamento: 10-30 graus C
