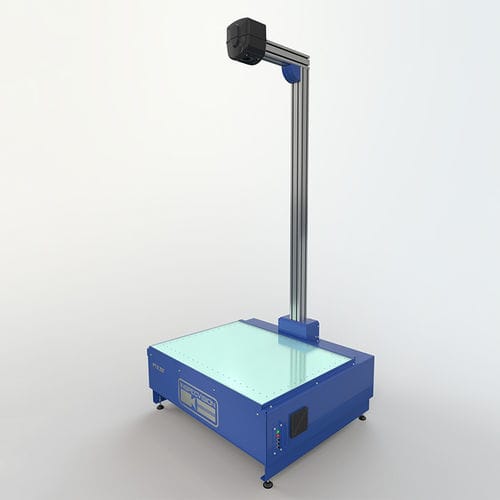

Máquina de inspeção óptica Planar P70.20

3Dde superfíciepara peças pequenas

- Inspecionar peças de forma rápida e automática - Engenharia inversa ultra-rápida - Integração SPC - A maior gama de modelos disponíveis - Digitalização 3D adicional Precisão: - Forma: 20/40μm* - Surfscan: 0,15mm Tamanho do componente - (comprimento x profundidade x altura) - 1000 mm x 667 mm x 350 mm Especificação - Comprimento máximo do componente: 1000mm - Largura máxima do componente: 667mm - Espessura máxima do componente: 350mm - Peso máximo do componente: 50kg - UDL (Carga Uniformemente Distribuída) - Precisão de medição, comprimento e largura** : +/- 20/40 μm* - Precisão de medição, altura ** (opcional) : +/- 150 μm* - Espaçamento entre pontos: 0,18 mm - Velocidade de medição** : 2GHz - Disco rígido : <80Gb - Ecrã : Ecrã plano de 20 polegadas ou melhor - Equipamento periférico : Teclado e rato ótico - Software operativo : Windows 10 - 64 bits - Software proprietário InspecVision : Inspeção, SPC, Relatórios, Engenharia inversa - Cabo de dados: USB 2 ou USB3 - Gabinete do computador (opcional) : Caixa industrial à prova de poeiras - Construção da mesa de luz : Caixa de aço soldada - Superfície de medição da mesa de luz: Vidro laminado, temperado com camada de difusão integral - Fonte de luz: LEDs de alta eficiência - Construção do mastro: Alumínio extrudido - Alimentação eléctrica: 230 Volt, monofásico, 50Hz ou 110 Volt, monofásico, 60Hz a pedido - Consumo de energia : 4 Amp máximo a 230 Volt, 7 Amp máximo a 110 Volt - Painel de controlo: Interruptores de controlo da alimentação, da câmara e das luzes - Diretivas CE: Em conformidade com as Diretivas Máquinas, Baixa Tensão e CEM - Cor : Alumínio natural e RAL 5013 (azul cobalto)
