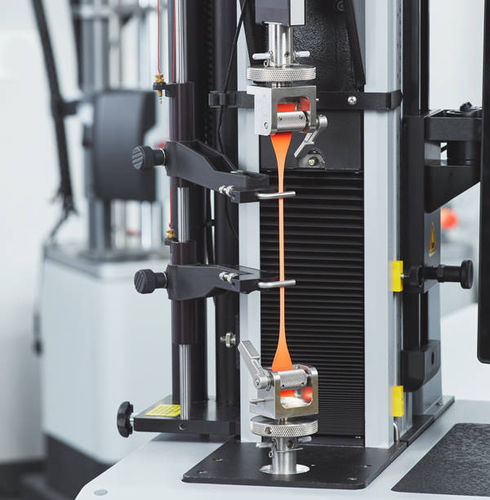

Extensômetro strain gauge 2603 Series

de curso longo

Concebidos para utilização com sistemas de ensaio universais de coluna simples e dupla, os extensómetros de longo curso (XL) podem ser utilizados para medir alongamentos de amostras até 30 pol. ou 750 mm. O XL foi concebido para se fixar diretamente a um espécime de forma rápida e fácil. Ajusta-se a comprimentos de calibre incrementais que variam entre 0,5 in e 5 in, ou 10 mm e 200 mm. Princípio de funcionamento O extensómetro de alto alongamento foi concebido para se fixar diretamente a uma amostra de forma rápida e fácil. Ajusta-se a comprimentos de calibre incrementais que variam de 0,5 in a 5 in, ou 10 mm a 200 mm. O XL pode acomodar até 10 in de deslocamento da braçadeira e foi especificamente concebido para permitir testar a amostra através de rutura sem danificar o extensómetro ou interromper a rotina de teste. O extensómetro XL baseia-se num par de pinças cuidadosamente contrabalançadas que accionam um potenciómetro através de cabos de ligação. Ambas as pinças movem-se livremente, mas qualquer aumento na separação ou movimento diferencial fará avançar o transdutor. As pinças superior e inferior da amostra são contrabalançadas separadamente e guiadas num eixo polido e retificado com rolamentos lineares para que nenhum peso do extensómetro seja aplicado à amostra. Características e vantagens - Pinças de libertação rápida - Contrabalançado para força mínima na amostra - Definições de comprimentos de calibre variáveis - Pressão de fixação ajustável para uma variedade de espessuras de amostras - Facilmente instalado na maioria das máquinas Instron - Auto-identificação para facilitar a calibração - Unidades de calibração SI, US e métricas
