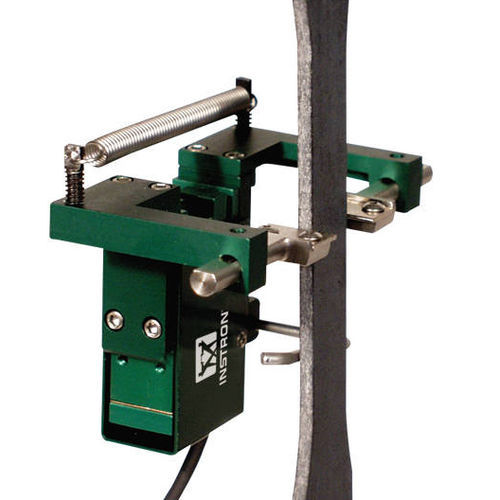

Extensômetro strain gauge W-E404 series

diametralaxialcom grampo

Extensômetros Transversais de Clip-on Os extensômetros transversais da série W-E404 foram projetados para medir deslocamentos transversais. Eles são autoportantes no corpo de prova e funcionam em qualquer largura ou diâmetro de corpo de prova de 0 a 25 mm (1 pol.). Os tipos W-E404-A/C/E/F são normalmente utilizados para a medição da razão de Poisson e tensão transversal em materiais anisotrópicos, tais como compósitos. Eles são frequentemente utilizados simultaneamente com extensômetros axiais. Estas unidades se prendem facilmente ao corpo de prova e são mantidas no lugar com uma mola integral. As bordas de contato arredondadas ajudam a manter a posição sobre o corpo de prova. Uma versão especial de média (2640-010) está disponível para determinar o valor "r" de metais laminados (NÃO adequado para a Razão de Poisson). Princípio de Funcionamento O deslocamento da amostra é medido em um único ponto usando um sensor de alta precisão, de dupla flexão e calibre de tensão projetado para resistência e melhor desempenho. A versão especial para o valor 'r' mede o deslocamento da amostra em dois pontos usando dois sensores individuais de alta precisão, de dupla flexão e calibre de tensão. A saída de cada sensor é fundida para produzir uma única saída média. O design torna estas unidades muito duráveis e podem ser deixadas no espécime através da falha do espécime.
