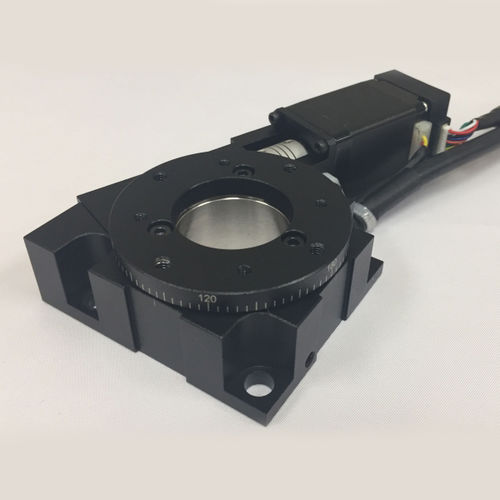

Mesa de coordenadas linear RTHM-30-60J
XYcom base giratóriamotorizada

mesa de coordenadas linear
mesa de coordenadas linear
Guardar nos favoritos
Comparar


Características

Orientação
linear, XY, com base giratória
Tipo
motorizado
Outras características
de precisão, compacto, de alumínio

Descrição

Os estágios rotativos da série RTHM fornecem uma resolução de segundos de arco quando accionados a partir de um controlador de servomotor sem escovas ou de micro-passo. O design de baixo perfil é possível graças à utilização de rolamentos de precisão compactos. O carro rotativo da plataforma permite a rotação contínua de cargas até 10 kg e possui uma grande abertura para permitir a passagem do caminho ótico ou dos cabos diretamente através da plataforma. O corpo principal das plataformas é feito de alumínio anodizado leve e pode ser ligado diretamente a uma mesa ótica ou a actuadores lineares ou XY móveis e pode ser montado em qualquer orientação. Um conjunto de engrenagens sem-fim de precisão é utilizado para transferir o movimento rotativo do motor passo a passo para o movimento rotativo do carro. O tamanho reduzido permite a utilização em espaços confinados, tais como cavidades laser, máquinas de texturização de discos, áreas de fabrico de componentes de fibra ótica ou fabrico de semicondutores. Gama de rotação deg Contínua 360◦ Rácio de engrenagem 90:1 Velocidade máxima 7 RPM Repetibilidade (unidirecional) Arc-sec 36 Capacidade de carga axial / radial Kg 5/2 Peso do estágio Kg 0,6 Tipo de motor Motor de passo Opção de codificador NEMA11 Codificador Contagens/rev 4.000 Mecanismo de acionamento Engrenagem de parafuso sem-fim Sensor de posição magnético Construção em alumínio anodizado preto

---
